В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
11. Внешние ЗУ на Магнитных и оптических носителях
11.5. Формат дорожки
Формат дорожки содержит много служебной информации
(приблизительно 38%), необходимой для поиска, размещения, временного
согласования и контроля.

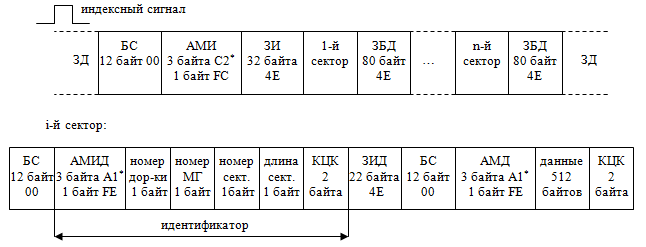

На рис. 11.8 представлен формат D8 дорожки диска.
Рис.
11.8. Формат дорожки
Формат содержит зазор дорожки (ЗД), биты синхронизации (БС),
адресную метку индекса (АМИ), зазор индекса (ЗИ) и секторы, разделенные
зазорами блоков данных (ЗБД). Каждый сектор включает: БС, адресную метку
идентификатора (АМИД), номера дорожки, магнитной головки (стороны) и сектора,
длину сектора, контрольно-циклические коды (КЦК), зазор идентификатора (ЗИД),
адресную метку данных (АМД) и данные (512 байтов). КЦК формируется путем
использования всех данных после адресных меток (АМИД или АМД). АМИД определяет
идентификатор, содержащий параметры (атрибуты), необходимые для поиска сектора.
Назначение БС указывались ранее. При смешивании битов синхронизации и байтов
данных, равных 00, на дорожку в поле БС происходит запись синхросигналов. АМД
указывает на начало поля данных. Адресные метки содержат уникальный код и их
еще называют маркерами. Адресная метка индекса (АМИ) при наличии сигнала от
индексного отверстия свидетельствует о начале дорожки. Зазоры (промежутки)
необходимы для того, чтобы контроллер НГМД успевал обработать полученную
информацию. Зазор ЗД содержит несколько сотен байтов, отделяет последний сектор
от начала дорожки и его размер является “плавающим” и зависит от дисковода
(скорости форматирования).
В формате дорожки используется 3 типа адресных меток
(маркеров): АМИ, АМИД, АМД при наличии данных (АМД без данных). Адресные метки
должны иметь код, не совпадающий с кодом данных. Для реализации этой цели при
получении адресных меток в качестве битов синхронизации используют неполный их
ряд (код D7 и C7), а при получении данных - полный ряд БС (все). Рассмотрим
формирование адресных меток для метода MFM. АМИ получается путем смешивания БС
(кода D7) и БД (кода С2) с учетом метода MFM. В результате образуется код C2*,
занимающий в АМИ три первых байта. Четвертый байт FC получается путем
смешивания БД (FC) с полным рядом БС по методу MFM. Аналогичным образом
кодируются АМИД и АМД, только в качестве БС применяется код С7, а в качестве БД
- код А1. Первые три байта в этих адресных метках содержат код А1*,
а четвертый байт - FE (АМИД), FB (АМД) или F8 (адресная метка без данных).
В табл. 11.2 представлены битовые комбинации адресных меток
при использовании метода MFM.
Таблица
11.2
Метод кодирования MFM
|
Тип метки
|
Битовые комбинации
|
Индексная адресная метка
|
C2*,C2*,C2*,FC
|
Адресная метка идентификатора
|
A1*, A1*, A1*, FE
|
Адресная метка данных
|
A1*, A1*, A1*, FB
|
Адресная метка без данных
|
A1*, A1*, A1*, F8
|
