В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства

Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

Предыдущая

11. Внешние ЗУ на Магнитных и оптических носителях

11.4. Методы кодирования

К одной из основных проблем относится проблема определения положения битового интервала на дорожке при чтении данных с учетом неравномерного вращения диска и различной плотности записи (на внутренних дорожках информация записывается более плотно, чем на внешних). Положение усложняется, когда на дорожке магнитные домены ориентированы в одном направлении (при записи одних нулей) и отсутствует всякое изменение магнитного потока в головке. Решение этой проблемы состоит в том, что необходимо "привязать" (засинхронизировать) сигналы «Окно данных» (DW), определяющие битовые интервалы, с сигналами, расположенными на дорожках (битами синхронизации), т.е. ввести плавающий строб данных. Исходным методом кодирования является метод частотной модуляции (FM) с одинарной плотностью записи. При кодировании методом FM (см. рис. 11.6) биты данных (БД) помещаются между битами синхронизации (БС).

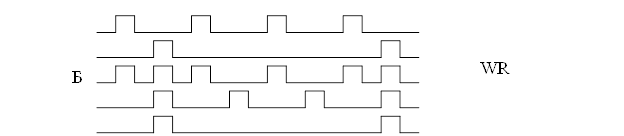

Рис. 11.6. Метод кодирования FM

Из см. рис. 11.6 видно, что при выводе данных на линию WRDATA НГМД происходит смешивание БС и БД. Затем при чтении данных с дорожки происходит передача их по линии RDDATA и выделение БД в сепараторе контроллера с помощью сигналов «Окно данных» (DW).

Достоинством метода FM является его простая схемная реализация, а недостатком - низкая плотность записи. Дальнейшее развитие метода FM было связано с уменьшением числа БС, записываемых на дорожку. Этот метод получил название модифицированной частотной модуляции (MFM) и заключается в следующем. Если БД=1, то стоящий перед ним БС не записывается, и если БД=0, но предыдущий БД=1, то БС также не записывается (рис. 11.7).

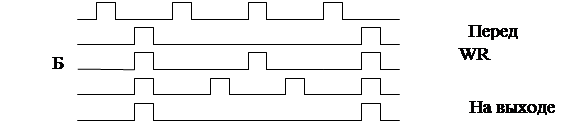

Рис. 11.7. Метод кодирования MFM

Метод MFM является методом с удвоенной плотностью записи за счет исключения части БС и увеличения тактовой частоты записи. В качестве недостатка метода MFM следует отметить усложнение сепаратора данных и схемы фазовой автоподстройки частоты (ФАЧ) контроллера, формирующей сигналы DW. ФАЧ отслеживает фазовое изменение частоты синхросигналов, вызванное неравномерностью вращения диска в соответствии с БС и БД, читаемых с дорожки.

В последнее время широко применяется метод кодирования RLL (с ограниченным числом повторов), получивший распространение в жестких дисках, который переводит байт данных в 16-разрядные специальные кодовые последовательности с ограниченным числом 0. Так, метод кодирования RLL (2.7) использует в кодовой последовательности число нулей не больше семи и не меньше двух. Метод RLL не использует БС и является самосинхронизирующимся методом. Благодаря использованию заданных кодовых последовательностей и сложных электронных схем битовый интервал становится предсказуемым при чтении данных с дорожки.
