В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства

Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

Предыдущая

11. Внешние ЗУ на Магнитных и оптических носителях

11.6. Накопитель ГМД

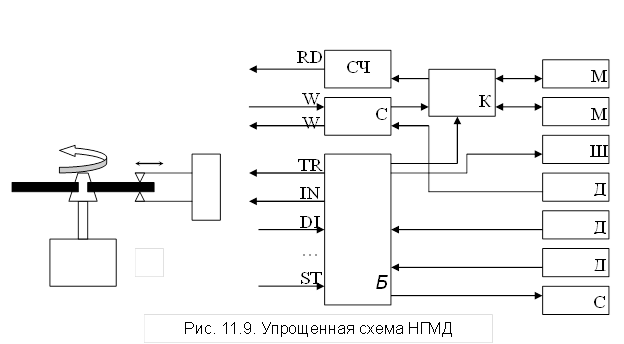

НГМД относятся к устройствам быстрого доступа, который состоит из радиального позиционирования магнитной головки (МГ) на нужную дорожку, вращения диска со скоростью 300-360 об/мин и загрузки (отпускания) МГ на диск. На рис. 11.9 представлена упрощенная схема НГМД.

С помощью двигателя (Дв) диск выполняет вращение с постоянной скоростью. Перемещение МГ в радиальном направлении осуществляется шаговым двигателем (ШД), преобразующим повороты вала в продольное движение МГ. Загрузка МГ на диск выполняется специальным соленоидом (СЛД). В НГМД находятся 3 датчика: датчик (Д1) запрета записи (WRPROTECTED), датчик (Д2) дорожки 0 (TRACK0) и датчик (Д3) сигнала индексного отверстия (INDEX). Координацию действий узлов НГМД осуществляет блок управления (БУ), получающий соответствующие сигналы от КНГМД: направление (DIR), шаг (STEP), перемещение МГ на одну дорожку и т.д. В режиме записи последовательные данные поступают по линии WRDATA на схему записи (СЗ), а в режиме чтения последовательные данные с помощью схемы чтения (СЧ) выдаются на линию RDDATA. Управление подключением СЧ или СЗ выполняет коммутатор (К) по сигналам БУ.
