В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
11. Внешние ЗУ на Магнитных и оптических носителях
11.13. Интерфейсы НЖМД
Одним из
основных недостатков исходного интерфейса ST-506 является то, что КНЖМД в
режиме поиска ожидает конца перемещения МГ, а только потом посылает очередной
сигнал STEP. В НЖМД с интерфейсом ST412 реализован буферизованный поиск,
заключающийся в суммировании сигналов STEP. После чего НЖМД самостоятельно
управляет перемещением МГ, что значительно сокращает время поиска. Интерфейс ST
506/412 содержит 34 линии управления (кабель управления), 20 линий данных
(кабель данных), осуществляет последовательную передачу данных на расстояние до
3 м и обладает скоростью 5 – 7,5 Мбит/с.
Дальнейшим
развитием интерфейса ST506/412 явился интерфейс ESDI (усовершенствованный
интерфейс малых устройств), который также содержит 34-жильный кабель управления
и 20-жильный кабель данных и выполняет последовательную передачу парафазных
сигналов данных на расстояние до 3 м и имеет скорость 10 Мбит/с. Увеличение
скорости было достигнуто тем, что большая часть электронных схем контроллера
(сепаратор данных и ФАЧ) была размещена в НЖМД. В интерфейсе ESDI
дифференциальные сигналы данных передаются в коде NRZ и сопровождаются
дифференциальными сигналами синхронизации. Для передачи дифференциального
сигнала требуется два провода и специальные дифференциальные передатчик и
приемник (ДПер и ДПр), соединение которых представлено на рис. 11.17.

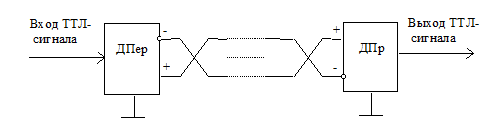

Рис.
11.17. Дифференциальная связь
Для выбора
НЖМД используется три линии DRIVE SELECT, а для непосредственного определения
МГ - четыре линии HEAD SELECT. При выполнении специальной команды (04H) «выбор
группы головок» можно получить доступ и к большему числу МГ. Для передачи
данных применяется восемь дифференциальных линий данных и синхронизации: +WR
DATA, +WR CLK, -WR DATA, -WR CLK, +RD DATA, +RD CLK, и т.д. Задний фронт
сигнала CLK показывает достоверность сигнала DATA. Линия COMMAND DATA служит
для передачи команд последовательным кодом, состоящим из 16 бит данных и одного
бита четности. НЖМД с интерфейсом ESDI выполняет следующие команды: «поиск
цилиндра», «чтение состояния», «выбор группы головок», «запись», «чтение»,
«задать конфигурацию» и т.д. Передача команд из контроллера в НЖМД выполняется
в режиме запрос - ответ. Для реализации этого режима предусмотрены сигналы:
TRANSFER REQ (запрос передачи) и TRANSFER ACK (подтверждение передачи). В
интерфейсе ESDI имеется обратная последовательная линия CONFIG/STATUS, через
которую НЖМД передает 16 бит и бит четности, отражающие состояние накопителя.
Кроме того, в интерфейсе предусмотрены линии управления, по которым из НЖМД
передаются сигналы: обнаружения адресной метки сектора, индекса (начала
дорожки), готовности, внимания (изменения состояния) и т.д. Существуют
различные стандарты ESDI, поэтому контроллер должен быть совместимым с диском.
Интерфейс ESDI необходим для дисководов с большой емкостью.
Интерфейс
SCSI (интерфейс малых компьютерных систем) разработан для подключения к ПК
через хост-адаптер (контроллеры SCSI) разнообразных устройств таких, как
контроллеры ESDI, ST506/412, принтеры, стриммеры, CD-ROM и т.п. Интерфейс SCSI
содержит около 50 линий связи, осуществляет параллельную передачу байта данных
на расстояние до 25 м и имеет скорость 24 - 40 Мбайт/с. Обычно хост-адаптер
может управлять работой до 7 подключаемых к нему устройств. На рис. 11.18
показана общая схема сопряжения устройств с помощью интерфейса SCSI.
Рис. 11.18. Схема
сопряжения устройств с помощью интерфейса SCSI
Интерфейс
SCSI не является системным или приборным интерфейсом - это интерфейс ввода -
вывода, допускающий подключение нескольких активных устройств (инициаторов). В
каждый момент времени на шине SCSI одно устройство - инициатор, а другое -
исполнитель. На см. рис. 11.18 изображена схема сопряжения двух контроллеров SCSI
(KSCSI) и контроллеров (К) соответствующих устройств. При наличии нескольких
инициаторов на шине выполняется арбитраж с целью приоритетного выбора
инициатора, требующего шину SCSI. Для этого каждому из устройств с помощью
перемычек присваивается идентификатор (ID), который определяет номер устройства
и задает его приоритет (чем больше номер, тем выше приоритет). Каждый KSCSI
может быть инициатором (исполнителем) и содержит программно-аппаратные
средства, предназначенные для управления работой шины SCSI. В качестве KSCSI
выпускаются однокристальные контроллеры с буферной памятью, допускающие
непосредственное подключение к системной шине и шине SCSI и реализующие
программный обмен или обмен в режиме ПДП с системным П. KSCSI выдает команды и
получает данные по параллельной 8-разрядной шине и имеет небольшое число
сигналов управления. Передача информации выполняется асинхронно с квитированием
(установка запроса и получение сигнала подтверждения для передачи каждого
байта). Возможна и более быстродействующая синхронная передача данных в жестко
заданные интервалы времени. В работе шины SCSI можно выделить несколько фаз.
Фаза «шина свободна» наступает после установки сигнала системного сброса при
отсутствии (пассивном уровне) сигналов BSY (шина занята) и SEL (выбор
инициатором исполнителя или наоборот). После фазы «шина свободна» возможна
реализация фазы арбитража, при выполнении которой инициатором устанавливаются
сигнал BSY и бит ID на соответствующую линию Di (i=0,1, ... ,7) шины
данных. Инициатор с максимальным номером (ID) захватывает интерфейс SCSI. Затем
инициатор выполняет фазу выборки исполнителя, которому необходимо передать или
принять от него данные. С этой целью инициатор устанавливает бит ID исполнителя
на линию Dj шины данных и сигнал SEL. После выбора исполнителя
реализуется инициатором одна из четырех фаз (связанных с передачей данных):
команда, данные, сообщение и состояние. Передача каждого байта данных
сопровождается сигналами REQ (запрос) и ACK (подтверждение). Если данные
передает инициатор, то исполнитель устанавливает сигнал REQ, а инициатор
отвечает выдачей байта данных и формированием затем сигнала ACK. В случае
обратной передачи исполнитель выводит байт данных, сопровождая их сигналом REQ.
Инициатор принимает данные и отвечает сигналом ACK, по которому исполнитель
снимает данные с шины D0-D7. Так как шина данных работает
в мультиплексном режиме, то для определения вида информации используются
сигналы: C/D (команда - данные), I/O (ввод - вывод) и MSG (сообщение).
Отличительной особенностью шины SCSI-2 является наличие 24 линий данных,
применения новых БИС и высококачественных кабелей. Многие типы ПК имеют
SCSI-порт.
Интерфейс
IDE (интегрированный электронный дисковод) или ATA (другое обозначение) содержит
40-жильный кабель, выполняет параллельную передачу 8-разрядных или 16-разрядных
данных на расстоянии до одного метра и имеет скорость 10 Мбайт/с. Интерфейс IDE
реализует те же функции, что и интерфейс ST412, но основное его отличие
заключается в том, что почти все функции контроллера реализованы в НЖМД.
Контроллер НЖМД содержит только дешифратор базовых адресов и формирователи
интерфейсных сигналов. Основные сигналы IDE представлены на рис. 11.19.

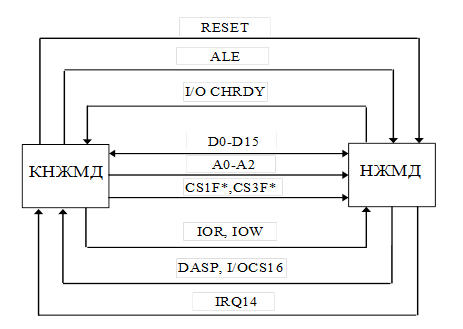

Рис. 11.19. Основные сигналы IDE
Интерфейс IDE содержит следующие основные сигналы: RESET (сброс),
ALE (строб записи), I/O CHRDY (готовность канала ввода - вывода), CS1F*(CS3F*) (дешифрации базового адреса 1F*(3F*)), IOW (строб записи),
IOR (строб чтения), DASP (НЖМД выбран), I/O CS16 (обращение к 16-разрядному порту), IRQ14 (запрос прерывания), D0-D15 (шина данных)
и A0-A2 (разряды адреса).
Дисководы с интерфейсом
IDE используют те же адреса, что и дисководы с интерфейсом ST506/412.
