В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
4. Приборные интерфейсы
4.2. Интерфейс CAMAC
Интерфейс
CAMAC (управление и изменение, автоматизированное компьютером) содержит набор
функциональных модулей (М1 – M25), помещенных в специальный каркас (крейт). На
рис. 4.5 изображена внутрикрейтная магистраль, связывающая М1–М23 и контроллер
крейта (КК), занимающий два крайних места модулей 24 и 25. Кроме того, КК
подключен к системной шине (СШ) П.

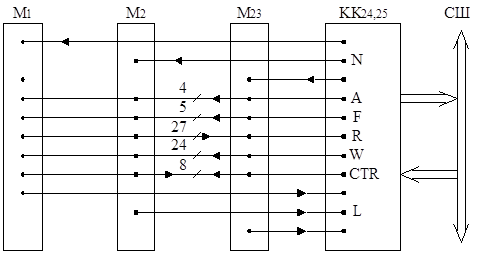

Рис.
4.5. Внутрикрейтная магистраль
Выбор модулей со стороны КК осуществляется с помощью
индивидуальных линий N, а адресация блоков внутри М i – магистральных (общих)
4-разрядных линий субадреса А. Для передачи модулям соответствующих функций
(команд) используются линии F. Считывание и запись данных выполняется по 24‑разрядным
шинам соответственно R и W. Каждый модуль связан индивидуальной линией запроса
с КК, сигнал который принимается для формирования сигнала прерывания. Группа
сигналов управления (CTR) имеет следующее назначение: сигнал Z (начальная
установка), сигнал С (сброс регистров модулей), сигнал I (запрет работы
модулей), сигнал Q (ответ, формируемый М i ), сигнал X (команда принята,
вырабатываемый Мi после получения команды), сигналы S1 и S2 (тактовые сигналы,
генерируемые КК (М i ) автоматически при обмене информацией). Установка или
сброс сигналов выполняется программным способом, поэтому необходимо понимать их
назначение. Для соединения крейтов между собой используется межкрейтная
магистраль, в которой используется тот же принцип связи, что и внутри крейта.
