В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства

Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

Предыдущая

7. Универсальные последовательные шины

7.1. Шина USB

Шина USB предназначена для сопряжения ПК с различными устройствами типа телефона, факса, модема, сканера, автоответчика, клавиатуры, мыши и т.д. Эта шина для настольных систем отвечает требованиям технологии plug and play и является среднескоростной, двунаправленной дешевой шиной, повышающей взаимосвязность компонентов ПК и расширяющей его архитектуру.

Основные свойства шины USB:

-  возможность подключения до 127 физических устройств;

-  автоматическое распознавание периферии;

-  образование различных конфигураций;

-  поддержка передачи голоса, звука и сжатого видео;

-  реализация как изохронных, так и синхронных типов передач с широким диапазоном скоростей;

-  наличие механизма обработки ошибок;

-  управление питанием и т.д.

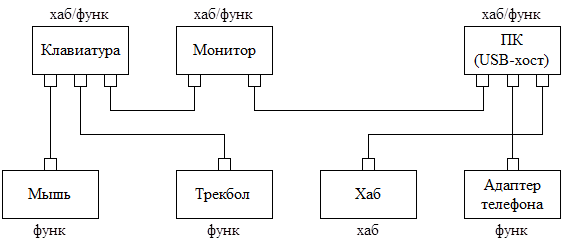

Технология шины USB представлена на рис.7.1 и имеет многоуровневую звездообразную структуру (древовидную конфигурацию).

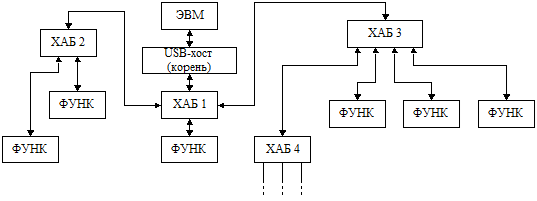

Рис.7.1. Топология шины USB

Каждую звезду образует хаб (пункт присоединения), обеспечивающий подключение одного или несколько функционеров (функ), периферийных устройств. Шина USB содержит один хост (контроллер), образующий корневой уровень и управляющий работой функционеров. Хаб является основным элементом в архитектуре USB, поддерживающей соединение нескольких хабов. В состав хаба входит один верхний потоковый порт ВПП, необходимый для подключения хаба к «хвосту», и несколько нижних потоковых портов (НПП), соединяющих его с другими хабами и (или) функционерами (рис.7.2).

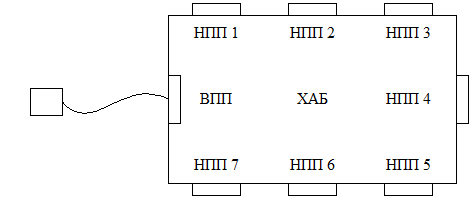

Рис.7.2. Общий вид хаба

Хаб выполняет следующие функции: обнаружение присоединения (отсоединения) другого хаба или функционера; управление питанием и конфигурированием устройств, подключенных к соответствующим НПП. Хаб содержит контроллер и репитер (управляемый протоколом переключатель портов между ВПП и НПП1-НПП7). Контроллер использует интерфейсные регистры для выполнения связи с хостом, который с помощью управляющих команд конфигурирует хаб и следит за его партнерами. На рис.7.3 показана система типа «рабочий стол», содержащая хабы и функционеры.

Функционер представляет собой отдельное USB-устройство, которое кабелем подключается к какому-либо порту хаба. Хаб/функционер выполняется как устройство, содержащее встроенный хаб. Каждый функционер перед его использованием должен быть сконфигурирован хостом, которое включает распределение диапазона частот и выбор специфических опций для конфигурации.

Рис.7.3. Система рабочий стол, содержащая хабы и функционеры

USB-хост (центральная ЭВМ) осуществляет доступ к USB-устройствам с помощью хост-контроллера, который выполняет следующие действия:

-  координацию потоков управления и данных между хостом и устройствами;

-  обнаружение подключенных (отключенных) устройств;

-  сбор информации о состоянии системы;

-  управление питанием.

Протокол шины выполняется следующим образом. Хост направляет по шине USB эстафетный пакет, в котором указывается тип пакета, направление транзакции (действия на шине), адрес устройства и номер конечной точки. Конечная точка – это уникально определяемая часть USB-устройства, содержащего несколько таких точек (конечных пунктов связи). Комбинация адреса устройства и номера конечной точки в этом устройстве позволяет выбрать каждую точку в отдельности. Любая конечная точка должна быть сконфигурирована перед употреблением и характеризуется частотой, временем ожидания доступа к шине, шириной полосы частот, максимальным размером пакета, типом и направлением передачи. Устройства с низким быстродействием содержат не более двух конечных точек, а устройства с высоким быстродействием – до 16 выходных точек.

После того как передача данных завершена, USB-устройство (приемник) отвечает пакетом подтверждения, в котором отмечается успешность этой передачи.

Сигналы данных D+ и D- и питание (V и G – земля) в шине USB передаются от точки к точке по четырем проводам 90-омного кабеля (рис. 7.4.) с максимальной длиной 5м. Номинальное напряжение питания – 5v.

Рис.7.4. Кабель USB

Хост (хаб) обеспечивает питанием устройства USB, которые подключены к нему. Кроме того, устройства USB могут иметь автономное питание. Питание по шине USB имеет ограниченную величину.

Шина USB обеспечивает два диапазона скоростей передачи информации: низкая скорость (1,5 Мбит/с) и высокая скорость (12 Мбит/с). Низкоскоростной режим применяется для взаимодействия с интерактивными устройствами (мышью, трекболом и т.п.), а высокоскоростной режим – с адаптером телефона, аудио- или видеоустройствами. Каждому пакету данных предшествует поле синхронизации, которое позволяет приемникам согласовывать во времени их таймеры (генераторы) для приема данных. Поле синхронизации содержит синхроимпульсы, закодированные по методу NRZI с битовым заполнением.

Связь между хостом и конечной точкой образует канал. Устройство USB может иметь конечную точку, поддерживающую только канал управления, или конечную точку, использующую канал для передачи данных.

USB выполняет следующие типы передач по соответствующим каналам в одном или обоих направлениях:

-  управляющую спонтанную (непериодическую) передачу по типу запрос/ответ, используемую для передачи команд/состояния и обычно применяемую с целью конфигурирования устройства в момент его подключения;

-  контейнерную передачу, случайно возникающую во времени, состоящую из большого числа данных, выводимых, например, в принтер или сканер;

-  передачу прерывания (непериодическую передачу данных с низкой частотой из устройства в любой момент времени, состоящую из одного или нескольких байтов, направляемых в главную ЭВМ и требующих обслуживания устройства);

-  изохронную (периодическую потоковую) передачу, обеспечивающую непрерывную связь между хостом и устройством, в реальном времени с предварительной установленной скоростью и временем ожидания.

Все устройства USB содержат конечную точку О, к которой имеет доступ по умолчанию канал управления. Информация конечной точки О описывает устройство USB и состоит из следующих частей: стандарта, использующего дескрипторы устройства, его структуры, интерфейса и конечных точек; класса устройства и сведений о поставщике. Конечная точка О применяется для инициализации и конфигурирования устройства USB.

Через каналы перемещается информация между хостом и конечной точкой с использованием буферной памяти. Различают два режима работы канала: поток – данные, не имеющий определенной структуры, и сообщение – данные, передаваемые в соответствии с заданным порядком. Системное программное обеспечение (ПО) монопольно владеет каналом и представляет его другим ПО. Пользователь ПО запрашивает передачи по каналу, ждет их и затем уведомляется о завершении передач данных. Конечная точка сигналом NAK может сообщить хосту о том, что она занята.

Потоковые каналы передают пакеты данных, не имеющих структуру USB, в одном или другом направлении (однонаправленная передача). Потоковые каналы поддерживают контейнерную, изохронную передачу и передачу прерываний.

Управляющая передача разрешает доступ к какой-либо части устройства и предназначена для обмена информацией, типа конфигурация / команды / состояние, между пользовательским ПО и функционером. Управляющая передача в общем случае содержит информацию запроса (установочный пакет), данные и возвращаемую в хост информацию состояния функционера. Установочный пакет имеет определенную структуру, состоящую из набора команд, необходимых для установления связи между хостом и устройством USB. Описание состояния устройства имеет также определенную структуру, а данные управления, следующие за установочным пакетом, не имеют какой-либо структуры и содержат информацию о запрошенном доступе. Управляющая передача выполняется как двунаправленный поток информации по каналам сообщений. Стандарт шины USB ограничивает размеры пакета данных для высокоскоростных устройств 8, 16, 32 или 64 байтами, а низкоскоростные устройства могут иметь пакет данных не более 8 байтов. Установочный пакет всегда содержит 8 байтов. Вначале (после сброса) хост использует пакет данных размером в 8 байтов, который является достаточным для стандартных операций, а после определения типа конечной точки по ее конфигурационной информации может быть использован пакет большого размера для выполнения специфических операций. Таким образом, все данные при передаче делятся на равные части (пакеты), кроме последней части, которая содержит оставшиеся данные.

В том случае, если конечная точка занята определенное время, хост будет повторять к ней доступ через некоторое время. При обнаружении ошибки хостом выполняется повторная передача.

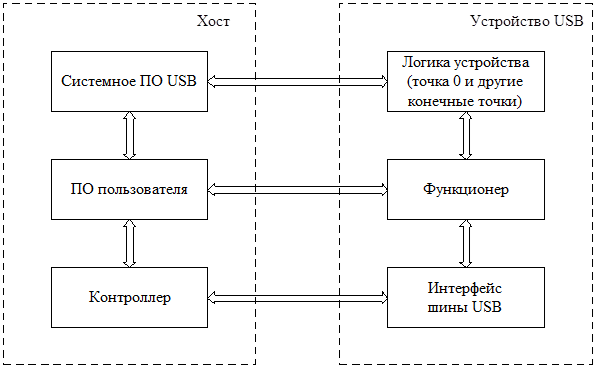

На рис.7.5 представлена общая схема взаимодействия компонентов шины USB.

Рис.7.5. Общая схема взаимодействия компонентов шины USB

Хост (координирующий центр) содержит: системное ПО USB, поддерживающее интерфейс USB в конкретной операционной системе и поставляемое вместе с ней; ПО пользователя, необходимое для управления работой определенного устройства USB, которое входит в состав операционной системы или поставляется вместе с устройством, и контроллер, позволяющий устройствам подключаться к хосту. Устройство USB также имеет несколько уровней реализации: интерфейс шины, логику устройства (совокупность точек) и функционер (функциональный уровень устройства).

В шине USB используется метод кодирования NRZI (без возвращения к нулю с инверсией). В этом случае метод кодирования NRZI состоит в том, что если бит передаваемых данных равен 0, то происходит изменение уровня напряжения, а - если равен 1, то уровень напряжения сохраняется. На рис.7.6 показан пример кодирования данных методом NRZI.

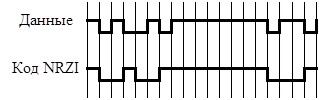

Рис.7.6. Пример кодирования методом NRZI

Таким образом, строка нулей вызывает переключение уровней сигналов, а строка единиц образует длительные отрезки уровней без всяких переходов, что может нарушить условие синхронизации при выделении каждого бита. Поэтому при передачи данных через каждые шесть последовательных единиц вставляется нуль, чтобы гарантировать достоверное определение каждого битового интервала при приеме в наиболее худшем случае, когда передаются единичные значения битов данных. Приемник декодирует код NRZI и отбрасывает вставленные биты нулей. На рис.7.7 представлена временная диаграмма этапов кодирования данных.

На диаграмме вначале показаны необработанные данные, содержащие поле синхрокомбинаций и пакет данных, причем синхрокомбинация имеет 7 нулей и заканчивается единичным битом, после которого начинается пакет данных. Затем на диаграмме изображены заполненные данные, которые дополнительно содержат после шести единиц вставленный бит 0. В число шести единиц входит и последний единичный бит синхрокомбинации. После этого выполняется кодирование заполненных данных методом NRZI с учетом и поля синхрокомбинации. Правило заполнения требует, чтобы бит 0 был вставлен, даже если этот бит будет последним, перед сигналом EOP (конец пакета).

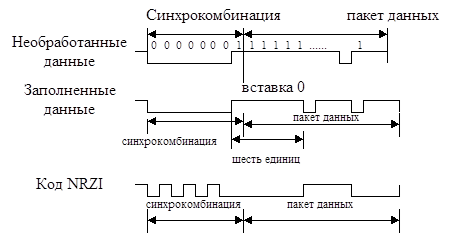

Рис.7.7. Временная диаграмма этапов кодирования данных

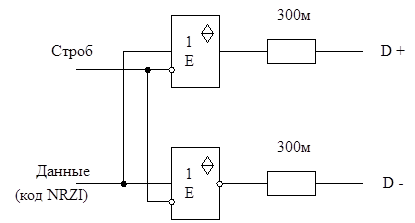

Рассмотрим некоторые электрические требования шины USB. На рис.7.8 представлена схема симметричного шинного формирователя (драйвера) USB, содержащего два одинаковых буфера, выполненных по технологии КМОП.

Рис.7.8. Схема дифференциального формирователя

Симметричный дифференциальный формирователь содержит два разно-полярных выхода D+ и D-, имеющих три состояния, чтобы реализовать двунаправленную полудуплексную работу. Один из выходов представляет буферизованный повторитель входа, а другой является его дополнением. Эти выходы соединяются парой скрещенных проводов со входами дифференциального приемника. Таким образом, по проводам передаются два сигнала, которые подвергаются в одинаковой мере воздействию синфазных помех, устраняемых дифференциальным приемником.

Так как выходы формирователя имеют разные полярности, то при передаче данных с высокой частотой возникают отраженные разнополярные сигналы, которые не являются синфазными помехами. Поэтому следует устранить возможность возникновения отраженных сигналов на приемной стороне интерфейса.

Применение дифференциального принципа передачи повышает ее помехоустойчивость и, как следствие, позволяет увеличить скорость передачи данных.

На рис.7.9 показана диаграмма сигналов на выходах формирователя для скорости передачи 12 Мбит/с (а) и 1.5 Мбит/с (б).

Рис.7.9. Диаграммы сигналов на выходах формирователей для скоростей передачи данных 12 Мбит/с (а) и 1.5 Мбит/с (б)

При скорости передачи данных 12 Мбит/с используется витая пара экранированного кабеля, а для скорости 1.5 Мбит/с – неэкранированный кабель с нескрученной парой проводников. Сопряжение приемопередатчиков (ПП) с помощью кабеля USB в случае высокоскоростной (а) и низкоскоростной (б) передач изображено на рис.7.10.

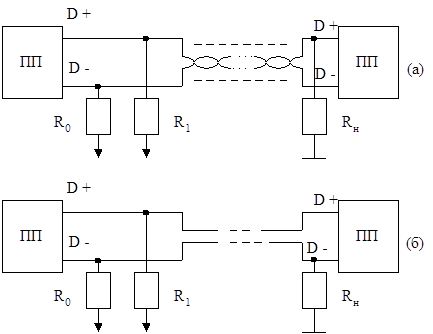

Из схем видно, что высокоскоростные устройства содержат резистор нагрузки (RН) на линии D+, а низкоскоростные – на линии D-, что позволяет определить тип подключенного устройства USB. Когда устройство USB не управляет линиями D+ и D-, то на линии с RН имеется напряжение около 3В, а на другой – близкое к 0В. Такое состояние шины называется пассивным состоянием.

Рис.7.10. Схемы сопряжения ПП хоста (хаба) и функционера (хаба) для высокоскоростной (а) и низкоскоростной (б) передач

Если устройство не подключено к нижнему порту хоста (хаба) (или отсутствует питание), то на обоих линиях D+ и D- устанавливается асимметричный низкий уровень напряжения (0,6В), который используется для определения условия рассоединения или сообщения о конце пакета (EOP). Для высокоскоростных передач условием рассоединения является наличие асимметричного нуля в течение 2,5 мс (30 единиц времени передачи бита).

Считается, что связь с устройством установлена, если напряжение на одной из линий D+ (D-) достигает выше асимметричного высокого порога в 1,5В за время 2,5 мс.

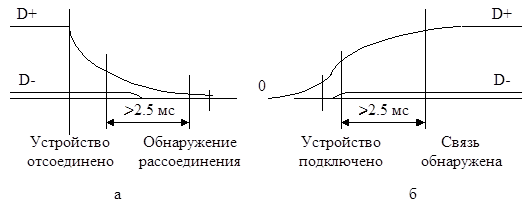

Определение факта рассоединения и связанности устройства USB показано на рис.7.11.

Рис.7.11. Установление факта рассоединения (а) и связи устройства USB (б)

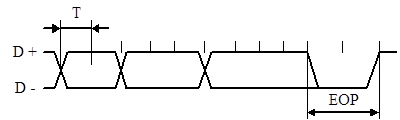

Общее время передачи данных оценивается числом битов данных, умноженным на период (Т), определяемый скоростью передачи данных. На рис.7.12 представлена временная диаграмма передачи данных по дифференциальным линиям данных D+ и D-.

Рис.7.12. Временная диаграмма передачи данных

В соответствии с кодом NRZI бит 0 вызывает переключение уровней напряжения, а бит 1 сохраняет соответствующие уровни напряжения на линиях D+ и D-. Длительность асимметричного нуля в EOP равна 2Т без учета времени задержки.

Начало пакета (SOF) определяется первым битом поля синхронизации, когда пассивное состояние линий D+ и D- переходит в активное. Устройства USB поддерживают режим приостановки, который вызывается тем, что пассивное состояние линий D+ и D- удерживается более 3 мс.

Командой хоста может быть установлен сигнал сброса, который распространяется через все хабы и приводит подключенные устройства в начальное состояние. Сигналом сброса является асимметричный нуль, удерживаемый на шине в течение 10 мс.

В зависимости от источника потребления питания различают следующие типы устройств:

-  хабы, получающие питание от шины и обеспечивающие питанием внутренние функциональные устройства и низшие порты;

-  хабы с автономным питанием, которые позволяют снабдить питанием пять модулей, каждый из которых потребляет 100 мА, составляющие нагрузку модуля;

-  маломощные (с нагрузкой одного модуля) и высокомощные (с нагрузкой пяти модулей) устройства, потребляющие питание из шины;

-  функциональные устройства, имеющие внешний источник питания и обладающие нагрузкой одного модуля, питаемого из шины.

Рассмотрим форматы пакетов, определяемых стандартом шины USB. Различают опознавательные, информационные пакеты и пакеты квитирования. Каждому пакету предшествует передача 8-битного поля синхронизации. Формат опознавательного пакета изображен на рис. 7.13.

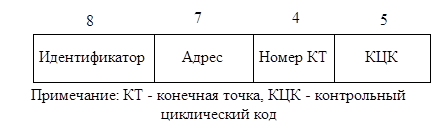

Рис.7.13. Формат опознавательного пакета

Вслед за полем синхронизации для каждого пакета передается 8-битный идентификатор (ИД) младшим битом вперед. Биты D0-D3 поля ИД задают тип пакета (формат и способ обнаружения ошибок соответствующего пакета), а биты D4-D7 являются инверсными значениями младших четырех битов и служат в качестве поля проверки правильности передачи поля ИД, которые делятся на опознавательные, информационные, квитирования и специальные.

Для выбора устройства и конечной точки (КТ) в нем используется 7-битный адрес устройства и 4-битный номер КТ. Поле адреса предназначено для ввода (вывода) данных и установочных опознавателей. При сбросе или отключении питания адрес устройства принимает значение 0 и затем программируется хостом. Низкоскоростные устройства содержат до двух точек, а высокоскоростные – до 16 конечных точек. Поле адреса и номера КТ защищены 5-битовым контрольным циклическим кодом (КЦК). Циклический избыточный контроль состоит в том, что биты поля КЦК представляют собой коэффициенты двоичного полинома (5-битовый эквивалент), а байты контроля ошибок получаются путем деления этого полинома на заданный 16-битный полином. По двоичному коду остатка определяют наличие или отсутствие ошибки.

Пакет поля данных состоит из 8-битного поля ИД, поля данных (0-1023 байтов) и 16-битного поля КЦК (рис.7.14).

Рис.7.14. Формат пакета данных

Существует два пакета данных (Данные(0) и Данные(1)) с различными идентификаторами, необходимые для поддержания соответствующей синхронизации. Данные в пакете представлены в виде последовательности байтов.

Пакет квитирования содержит только поле ИД и предназначен для проверки успешности передачи данных. Различают три типа этого пакета: ACK (подтверждение) – пакет данных получен без ошибок и пакет ИД верен (пакет применяется при передаче данных); NAK (неподтверждение) – пакет, показывающий на невозможность устройством принять данные от хоста (временный отказ) или устройство не имеет данных для передачи хосту (кроме того, пакет используется для сообщения о временной паузе в передаче или приеме данных устройством); STALL – ответный пакет, говорящий о постоянном отказе и необходимости вмешательства программы хоста.

Опознавательный пакет SOF (начало фрейма) позволяет хабам или устройствам идентифицировать начало фрейма и синхронизировать их внутренние таймеры с таймером главной ЭВМ. Формат опознавательного пакета показан на рис.7.15.

Рис.7.15. Формат опознавательного пакета

Фрейм состоит из ряда транзакций (действий на шине), имеющих начало от одного SOF-маркера, и продолжается до начала следующего SOF-маркера. Устройство или хаб определяют начало фрейма по 8-битному ИД SOF-пакета.

Существуют следующие транзакции: массива данных, управления, прерывания и изохронного типа.

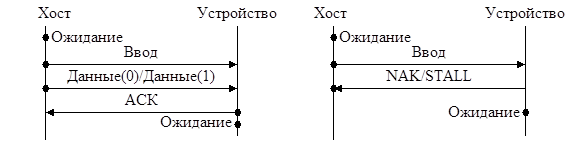

Транзакция массива данных при вводе данных в хост состоит из опознавательного пакета с запросом ввода, пакета данных (Данные (0/1)) из устройства и пакета квитирования (NAK или STALL), посылаемого устройством вслед за данными. Если пакет данных принят верным, то хост отвечает устройству пакетом ACK.

При вводе данных из хоста в устройство хост направляет опознавательный пакет с запросом вывода, а затем пакет данных. Устройство отвечает хосту одним из трех пакетов квитирования (ACK, NAK или STALL).

Последовательность действий хоста и устройства при передачи массивов данных показана на рис.7.16.

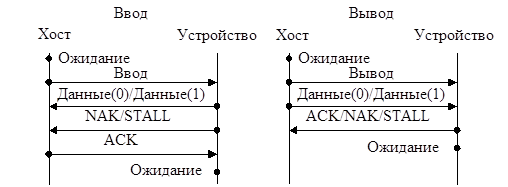

Рис.7.16. Последовательность действий хоста и устройства

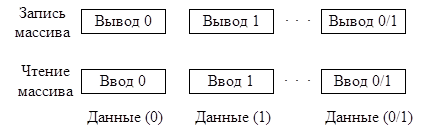

На рис.7.17 представлена последовательность идентификаторов при записи и чтении массива данных.

Рис.7.17. Последовательность идентификаторов при записи и чтении массива данных

С целью синхронизации компонентов шины USB выполняется чередование пакетов с идентификатором Данные(0) и пакетов с идентификатором Данные(1). Переключение пакетов данных в передатчике выполняется после получения пакета квитирования ACK, а в приемнике – после получения очередного пакета.

Переходы управления содержат две стадии: Установка и Состояние, между которыми может присутствовать информационная стадия. Во время стадии Установки выполняется передача данных только с форматом поля ИД Данные(0) к конечной точке управления устройства.

Транзакция Установки изображена на рис.7.18.

Рис.7.18. Транзакция Установки

Сигнал квитирования ACK не выдается, если данные являются неверными. При наличии стадии данных выполняется их передача в одном направлении в соответствии с требованиями протокола. Эта стадия может состоять из нескольких транзакций ввода и вывода и размер массива данных задается в пакете Установка.

Стадия Состояния является последней в рассматриваемой последовательности и использует идентификатор Данные 0.

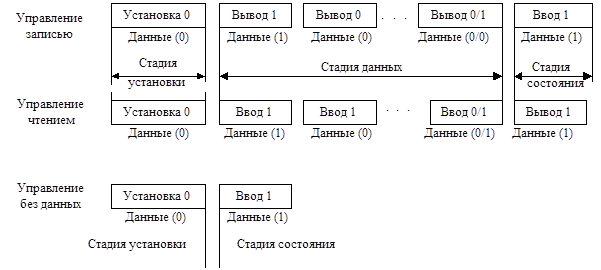

На рис.7.19 показана очередность транзакций и идентификаторов данных для управления чтением или записью.

Рис.7.19. Очередность транзакций и ИД данных

В стадии Состояние от устройства к хосту передается следующая информация: устройство выполнило задачу (ACK), устройство не содержит ошибок (STALL) и устройство занято (NACK).

Транзакции прерываний содержат опознаватели ввода. На рис.7.20 изображены последовательности транзакций прерываний.

Рис.7.20. Последовательности транзакций прерываний

Если устройство получает опознаватель ввода, то оно выдает данные по прерыванию в виде пакета и получает ACK или передает NACK/STALL. Пакет квитирования NAK направляется устройством, когда оно не содержит информации для нового прерывания, а пакет квитирования STALL – устройством, если оно временно приостановило работу.

Изохронные транзакции не имеют стадии квитирования. На рис.7.21 представлены стадии изохронных транзакций.

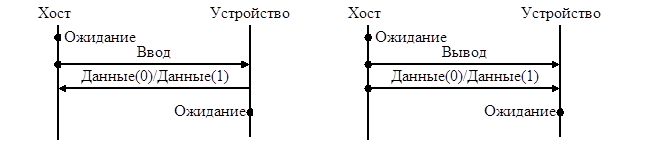

Рис.7.21. Стадии изохронных транзакций

При выполнении изохронного режима меняется поочередно пакеты данных с соответствующими идентификаторами, т.е. сначала следует пакет данных Данные(0), а за ним – пакет Данные(1) и т.д.
