В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства

Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

Предыдущая

13. Пространственные интерфейсы ввода-вывода

13.5. Матричное КУ

Базовым элементом пространственного интерфейса является КУ. Рассмотрим принцип построения матричного КУ с учетом микросхем матричных коммутаторов. На рис. 13.7 показана структурная схема матричного КУ, содержащая микросхемы матричных коммутаторов МК11- МКrs, адресные регистры РАх и РАу и дешифраторы строк и столбцов микросхем Дш Мх и Дш Му.

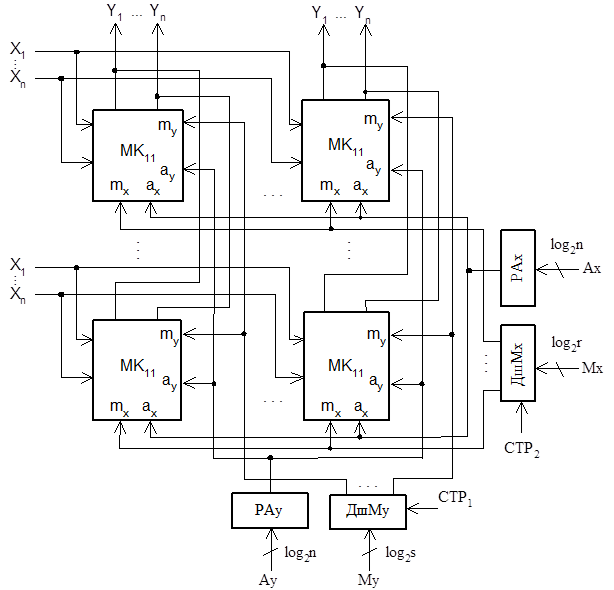

Рис. 13.7. Структурная схема матричного КУ

Выходы МК1j- МКrj через монтажное ИЛИ подключены к Yj информационному выходу матричного КУ. В работе матричного КУ можно выделить два основных режима: режим настройки (установления требуемых соединений) и режим передачи данных. В режиме настройки в КУ выводятся адреса информационных входов Ах Мх и адреса Ау Му информационных выходов. Для каждой пары адресов АхМх и Ау Му (с целью записи соединения) устанавливаются стробовые сигналы СТР1=СТР2=1. Адреса Ах и Ау определяют выбор соответствующих информационного входа Хi и информационного выхода Yj во всех микросхемах МК11- МКrs, а выбор конкретной микросхемы (строки и столбца) осуществляется адресами Мх и Му.

Для сброса соединения информационного выхода Yj в матричное КУ выводится адрес Ау Му и устанавливаются сигналы СТР1=1 и СТР2=0.

Недостатком матричного КУ является сложность коммутационного оборудования. Например, при построении последовательного ПИ для 128 абонентов требуется 64 микросхемы К1509КП1 или 16 микросхем УМК.

С целью упрощения матричного КУ передача данных между связными контроллерами (СК) выполняется последовательными кодами, имеющими стартстопный формат. На рис. 13.8 представлен упрощенный матричный интерфейс с квитированием.

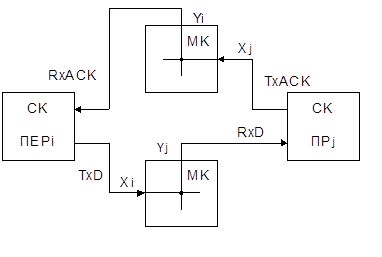

Рис. 13.8. Последовательный матричный интерфейс с квитированием

В схеме используется два матричных коммутатора (МК), один из которых применяется для передачи, например, последовательных кодовых посылок от связного контроллера - передатчика (СК ПЕРi) по линии TxD, через точку коммутации МК и линию RxD в связной контроллер - приемник (СК ПРj). Другой МК необходим для передачи сигнала квитирования от СК ПРj к СК ПЕРi, указывающего о том, что СК ПРj - пуст и можно передавать следующую последовательную кодовую посылку. Установление соединений в обоих МК выполняется одновременно одной и той же адресной информацией.
