В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
11. Внешние ЗУ на Магнитных и оптических носителях
11.3. Магнитная запись данных
Гибкий диск содержит пластик, на обе стороны которого
нанесены тонкие магнитные слои. Различают следующие способы записи: продольный,
поперечный и вертикальный. Эти способы получили свое название из-за направления
вектора намагниченности (ориентации магнитных доменов). Практическое применение
имеет продольный (вдоль дорожки) и вертикальный способы записи. Наибольшую
плотность обеспечивает вертикальный способ записи (в толщине магнитного слоя),
но он требует сложного оборудования. Принцип магнитной записи данных поясняется
на рис. 11.4.

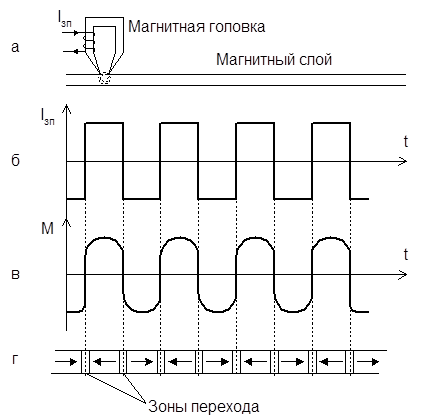

Рис. 11.4. Магнитная запись данных: а - схема записи; б -
ток записи; в - вектор намагниченности; г - условное представление вектора
намагниченности различных участков дорожки
Данные записываются на дорожку путем подачи тока записи (Iзп) по обмотке магнитной головки. Изменение
направления сигнала (тока) вызывает в головке изменение направления вектора
намагниченности М, который воздействует на ориентацию магнитных доменов
дорожки. Минимальную площадь поверхности диска, сохраняющую изменение
магнитного потока, называют магнитным доменом.
Существуют различные методы записи данных на магнитный
носитель, но наибольшее распространение получил метод записи NRZ
(без возвращения к 0), заключающийся в том, что изменение направления тока в
головке соответствует логической 1, а его отсутствие – логическому 0. На рис.
11.5 изображена диаграмма записи данных методом NRZ и
их чтение.
При записи в обмотку магнитной головки подается постоянный
по амплитуде ток Iзп разного направления.
Если бит данных равен 0, то не происходит изменение тока Iзп,
а переключение его возникает при записи единичного бита данных. Во время
считывания (сч) в магнитной головке наводятся разнополярные сигналы есч,
которые принимаются усилителем-формирователем, преобразующим их в униполярные
сигналы Uсч, которые соответствуют единичным
значениям битов данных.

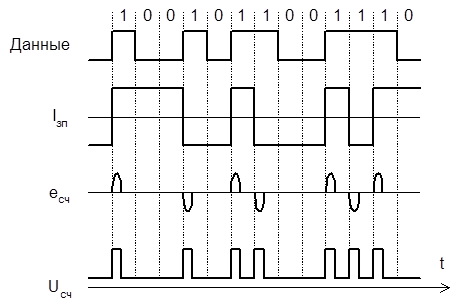

Рис. 11.5. Диаграмма записи данных методом NRZ
и их чтения
