В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

11. Внешние ЗУ на Магнитных и оптических носителях

11.2. Организация данных на диске

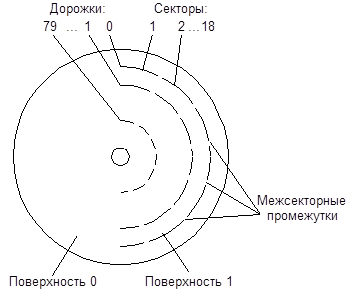

На поверхности диска размещены дорожки, представляющие собой концентрические окружности, на которые последовательным кодом записывается информация. Дорожки разбиты на сектора. Последовательность нумерации секторов (а – BIOS, б – DOS) показана на рис. 11.3.

а – BIOS б – DOS

Рис. 11.3. Последовательность нумерации секторов: а – BIOS, б – DOS

Поверхности и дорожки нумеруются (стороны 0 и 1 и номер дорожки на первой стороне совпадает с номером аналогичной дорожки на второй стороне). Самая внешняя дорожка имеет номер 0. Запись и чтение информации дорожек выполняется полными секторами. Сектор имеет переменную длину (128-1024 байт) и его размер может быть запрограммирован. DOS поддерживает для всех дисков стандартный размер сектора, равный 512 байт. В DOS выполняется последовательная нумерация всех секторов на обеих сторонах от нулевого сектора до последнего. BIOS использует трехмерный доступ к сектору: сторона 1, дорожка 7, сектор 5, а DOS – одномерный доступ – сектор 143. Емкость диска V=M*M*S*L, где N- число сторон, M – число дорожек на одной стороне, S – число секторов на одной дорожке и L – размер сектора. Диски 5,25 дюйма используют 40 дорожек, 9 секторов и имеют емкость 360 Кбайт или – 80 дорожек, 15 (17) секторов и емкость 720 Кбайт (1,2 Мбайт). Обычно 3,5-дюймовые диски содержат: 80 дорожек, 18 или 36 секторов и имеют емкость 1,44 Мбайт или 2,88 Мбайт.

Накопители на гибких дисках относятся к внешним запоминающим устройствам быстрого доступа. Для поиска нужного сектора соответствующей дорожки на поверхности диска необходимо выполнить перемещение магнитной головки на заданную дорожку, затем опустить ее на эту дорожку, найти на ней сектор при вращении гибкого диска. Гибкие диски вращаются со скоростью от 300 до 360 об/мин.
