В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
11. Внешние ЗУ на Магнитных и оптических носителях
11.10. Конструкция жесткого диска
Жесткий диск (ЖД) имеет герметичный металлический корпус, в
котором находятся магнитные головки (МГ), приводы, диски и двигатель. На
внешней печатной плате размещены аналоговые и цифровые компоненты,
взаимодействующие с контроллером накопителя жесткого магнитного диска (КНЖМД) и
формирующие сигналы для управления позиционированием МГ, вращения дисков,
записи и чтения данных. КНЖМД может быть выполнен на отдельной плате, но может
быть встроен в системную плату. Обычно устройство ЖД размещено отдельно от
системной платы и использует КНЖМД на диске диаметром 3,5 дюйма (89 мм) или
5,25 дюйма (133 мм). Диск – круглая алюминиевая пластина с магнитным покрытием.
Для нанесения магнитного слоя существует две технологии: напыление слоя
кобальта или ферролакса (оксида железа) на поверхность диска. Оксидные диски
используют чаще всего метод кодирования MFM, а диски с
напылением – RLL. Диски с напылением (RLL)
более надежны и имеют более высокую плотность записи.

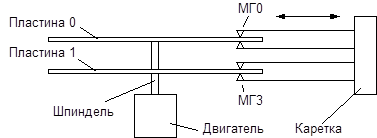

На рис. 11.15 представлен общий вид дискового пакета.
Рис.
11.15. Общий вид дискового пакета
Диски (пластины) закреплены на оси (шпинделе) двигателя и
вращаются со скоростью 2400-5400 об/мин. Скорость вращения большинства жестких
дисков равна 3600 об/мин. В качестве двигателя используется, например,
бесколлекторный электродвигатель постоянного тока с сервоуправлением.
Миниатюрные головки закреплены на каретке и во время работы НЖМД за счет потока
воздуха парят над поверхностью диска, причем в каждый момент времени
используется только одна магнитная головка для записи-чтения данных. В
некоторых НЖМД для исключения аварий диска применяется система подвески маленьких
и легких головок. Кроме того, предусматривается автоматическая парковка головок
на специальную посадочную дорожку или путем фиксации их над поверхностями
дисков. Плотность записи на ЖД существенно зависит от конструкции магнитных головок,
материала и технологии их изготовления. В настоящее время для производства магнитных
головок применяется интегральная технология напыления. Каждая головка имеет
зазор с противоположными полюсами, магнитный поток которых замыкается через магнитный
слой дорожки, вызывая соответствующую ориентацию доменов дорожки. Зазор
выполняется очень тонким и узким, чтобы достичь высокой плотности записи (10000
доменов на один дюйм дорожки). Горизонтальное позиционирование головок
выполняется с помощью шагового двигателя или линейного двигателя (соленоида),
являющегося более быстрым (дорогим) и надежным позиционером.
Шаговый двигатель обеспечивает радиальное движение магнитных
головок по шагам (по сигналу «Шаг» магнитные головки перемещаются с одной
дорожки на другую). В приводах с шаговым двигателем отсутствует обратная связь
для указания местоположения магнитных головок на поверхности диска. В этом
случае контроллер НЖМД непрерывно отслеживает позицию магнитных головок. В
приводах с соленоидом, представляющим собой электромагнит, по обратной связи
поступает информация о местоположении головок на дисках. Для этого используются
данные, записанные на специальных сервоповерхностях диска. Иногда эти
серводанные размещают между дорожками диска, за которыми следят соответствующие
датчики. В соленоидных приводах электромагнит тянет металлический стержень для
подвода шарнира магнитных головок с пружиной к нужному цилиндру (дорожкам с
одинаковым номером) в сторону центра диска с учетом серводанных. Когда
магнитное поле соленоида ослабевает на определенную величину, пружина шарнира
возвращает магнитные головки к внешнему краю диска. Некоторые фирмы выпускают
диски обычно 3,5 дюйма, которые вместе с контроллером размещаются на плате
расширения. Также жесткие диски не поддерживают стандартных форматов, но также
используют дорожки и сектора и имеют емкость 80 или 120 Мбайт.
