В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
10. Устройства ввода и регистрации информации
10.2. Графопостроители (плоттеры)
Способы регистрации информации делят на механические и
немеханические. Механические способы подразделяются на способы, связанные с
нанесением красящего вещества на носитель, и способы, в которых происходит
снятие слоя вещества с носителя. Немеханические способы являются более
быстродействующими, чем механические, и требуют более сложного и дорого
оборудования для реализации. В немеханических способах можно выделить способы,
в которых выполняется нанесение красящего вещества на поверхность носителя, и
способы, изменяющие состояние вещества носителя. Немеханические способы основаны на физико-химических
явлениях, возникающих в специальных носителях информации под действием
светового потока, электромагнитного поля и т.д. Нанесение красящего вещества на
носитель выполняется с помощью электрического или магнитного поля (электростатического
или феррографического способа). Наиболее быстродействующими являются
электрохимический, фотографический, электротермический, электроискровой
способы, связанные с изменением состояния вещества носителя.
Плоттеры – устройства вывода информации из ПК, выполняющие
преобразование и запись графических данных на соответствующий носитель. В
качестве носителей обычно используется бумага (писчая, чертежная,
картографическая), картон, пленки, кальки и др. Плоттеры применяются в системах
автоматического проектирования с соответствующими графическими программами (CAD) и языками взаимодействия системного
процессора с плоттерами, содержащими инструкции по перемещению пера из одной
точки в другую, поднятию и опусканию пера и т.д.
Плоттеры используют несколько форматов бумаги А0-А4.
Чем больше размер бумаги (форматы А0-А1), тем дороже плоттер. Поэтому различают
крупноформатные (А0-А1), среднеформатные (А1-А2) и малоформатные (А3-А4)
плоттеры.

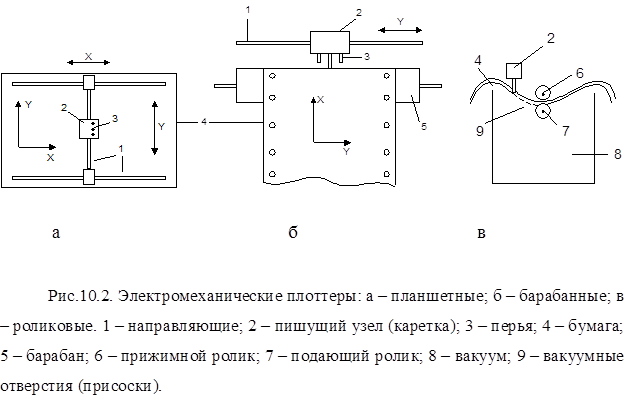

По конструкции электромеханические плоттеры подразделяются на
планшетные (рис. 10.2, а), барабанные (рис. 10.2, б) и роликовые (рис. 10.2,
в).
Планшетные плоттеры характеризуются высокой точностью и
скоростью работы и практичны для малых форматов бумаги.
В планшетных плоттерах бумага не движется, а перемещается
только каретка, а в барабанных подвижными являются каретка и бумага. В
барабанных плоттерах каретка с пером перемещается по ширине движущейся бумаги
по барабану. В случае использования больших форматов бумаги наиболее
употребительным является барабанный плоттер, но его точность может быть меньше,
чем у планшетного в связи с движением бумаги.
В роликовых плоттерах для обеспечения движения бумаги вместо
барабана применяются фрикционные и прижимные ролики с вакуумной камерой,
содержащей отверстия – присоски. Кроме того, в зависимости от принципа
образования ГИ выделяют векторные и растровые плоттеры. В векторных перьевых
плоттерах ГИ формируется как совокупность отрезков прямых линий, а в растровых
– путем использования построчного или постраничного вывода элементов
изображения на носитель информации. К растровым плоттерам относятся плоттеры со
струйным, электростатическим или электрохимическим способом регистрации.
В ПК обычно используются электромеханические перьевые
малоформатные плоттеры векторного типа, содержащие устройство управления,
планшет, пишущий узел с фломастерами или шариковыми (графитными) стержнями,
механизм пишущих элементов для представления линий различной толщины, пульт
управления, привод перемещения пишущего узла с помощью серво- или шаговых
двигателей и последовательный интерфейс типа RS-232 (RS-488)
или параллельный мультиплексированный интерфейс SCSI и др., необходимые для подключения к
последовательному (COM) или
параллельному порту ПК.
Основными компонентами устройства управления являются:
микропроцессор (микроЭВМ), ПЗУ и ОЗУ. Микропроцессор имеет собственное
программное обеспечение и координирует работу всех блоков плоттера. В ПЗУ
хранятся программы формирования различных графических изображений: кривых,
окружностей различных диаметров, диаграмм, гистограмм и т.д. ОЗУ предназначено
для хранения команд и данных микропроцессора при их обработки и управляющей
информации, поступающей из ПК. Для работы плоттера в составе ПК разработаны
специальные прикладные программы, например CAD (автоматическое проектирование), графические
программы, планировщики проектов и д.р., которые используются в программах
пользователя. Каждая прикладная графическая программа содержит информацию о
предварительной конфигурации плоттера, в которую входят требования к
подключению, например, к последовательному порту (параметры связи), размер бумаги,
нумерация перьев. В качестве параметров последовательной связи рассматриваются:
скорость передачи данных, количество битов данных, число стоповых битов (или
символов синхронизации) и тип контроля данных.
Различными фирмами выпускаются следующие типы плоттеров:
одноперьевые или многоперьевые, электростатические, термографические, лазерные
и д.р.
Недостатком одноперьевых плоттеров является то, что для выполнения
цветных графических изображений обязательно приостанавливается работа плоттера
и выполняется смена пера с другим цветом.
В многоперьевых плоттерах перья размещаются по кругу,
образуя карусель, либо по горизонтали. Смена перьев производится по командам
процессора ПК. Невысокая скорость перьевых плоттеров связана с их механическими
приводами.
Более быстродействующими являются электростатические
плоттеры, которые создают чертеж посредством точек, используя известный
растровый метод построения изображения, как на экране монитора. В таких
плоттерах для построения растрового изображения используется процессор с
соответствующим программным обеспечением. В электростатических плоттерах
применяется специально обработанная бумага, содержащая слой диэлектрика и проводящий
слой, или чертежная пленка. Пишущий узел заряжает элементы (точки) носителя
(рулонную бумагу) и создает скрытое изображение. Затем выполняется этап
проявления изображения с помощью жидкого тонера, отрицательно заряженные
частицы которого притягиваются к элементам изображения, имеющим положительный
знак заряда. Разрешающая способность электростатического плоттера 400 точек на
дюйм (1’’= 2.54 см).
Аналогично электростатическим плоттерам функционируют
термические и лазерные плоттеры, которые также используют точечный растровый
способ созданий изображений.
Термические плоттеры требуют применения специальной бумаги, и
графическое изображение получается путем температурного воздействия на элемент
носителя.
К основными техническим характеристикам плоттера относятся
следующие:
-
тип плоттера
(планшетный, барабанный, роликовый);
-
количество
пишущих элементов (4, 6, 8, 10);
-
максимальный
размер рабочего поля, в мм (210*970, 297*420, 432*594 и т.д.);
-
точность
позиционирования, в мм (±0.1,
±0.2, ±0.3,...);
-
емкость буферной
памяти, в Кбайтах (например, 1, 2, 18, 32...);
-
скорость
черчения, в мм/с (например, 150, 250, 400, 500);
-
габаритные
размеры, в мм (96*381*198,127*368 и т.д.);
-
масса плоттера, в
кг (5-20);
-
потребляемая
мощность (350 Вт).
