В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
10. Устройства ввода и регистрации информации
10.1. Устройства ввода графической информации
К графической информации (ГИ) относятся: принципиальные
электрические схемы, архитектурные чертежи, графики и т.д. Для ввода ГИ в
компьютер необходимо выполнить поиск элементов изображения с помощью различного
рода датчиков, а затем осуществить преобразование полученных координат в
двоичные сигналы. Устройства ввода графической информации (УВГИ) делятся на
полуавтоматические и автоматические. В полуавтоматических УВГИ поиск и
выделение элементов изображения осуществляется оператором, а преобразование
найденных координат в цифровые сигналы - автоматически. В автоматических УВГИ
поиск и выделение элементов изображения выполняется либо путем сканирования ГИ,
либо за счет отслеживания линии (границы областей) ГИ. В полуавтоматических
УВГИ используют следующие физические методы: электромеханический,
электростатический, электромагнитный, фотоэлектрический и другие. Кроме того,
полуавтоматические УВГИ подразделяются на устройства с жестко закрепленным указателем
координат и с подвижным. В полуавтоматических УВГИ с электромеханическим
методом действия используются две подвижные каретки, одна из которых
передвигается по оси X, а другая по оси У. На каждой каретке установлен датчик
перемещения по соответствующей оси, показания которого отмечаются в счетчике.
Содержимое счетчиков Х и У определяет координаты визира на планшете. Визир
содержит оптику для наводки на элемент изображения или миниатюрную
телевизионную передающую камеру, выполняющую увеличение кодируемого участка
изображения. В других полуавтоматических УВГИ указатель координат свободно
перемещается по дисплейному планшету. Такие УВГИ называются дигитайзерами.
Дигитайзеры
передают точные координаты пера на поверхности планшета. Эти устройства
используются для кодирования и создания графических изображений, поэтому
находят применение в системах автоматического проектирования. Кроме того, дигитайзеры
эмулируют работу мыши. Дигитайзер содержит планшет, подключенный к
последовательному порту ПК, и наводчик или перо, соединенное с планшетом. Чаще
всего планшет имеет автономный блок питания. Планшет представляет собой
прямоугольную систему координат для позиционирования наводчика (пера), определяющего
абсолютное положение курсора на экране. В этом случае не надо смотреть куда перемещается
курсор при движении наводчика. Наводчик имеет 4 кнопки для выполнения
определенных команд: копировать, сохранить и т.д. Некоторые наводчики содержат
до 16 кнопок. Для установки наводчика на элемент изображения в нем содержится
визир с перекрестием. Перо имеет корпус с кнопками и напоминает авторучку. На
конце пера находится миниатюрный переключатель выбора, который при нажатии в
некоторых случаях соответствует клавише ENTER. Драйвер дигитайзера не входит в состав DOS и приобретается отдельно.
Основные характеристики
дигитайзера: точность выбора элемента изображения, разрешающая способность
(минимальное расстояние между элементами) и т.д.
Позиция пера (наводчика)
определяется с помощью электромагнитного, резистивного и акустического
планшета. Дигитайзер с электромагнитным декодированием показан на рис. 10.1.

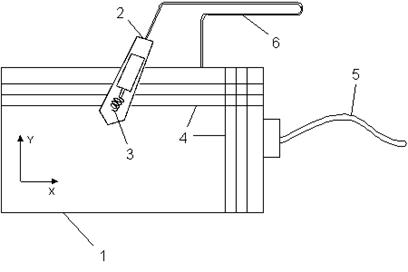

Рис. 10.1. Дигитайзер с
электромагнитным декодированием: 1 – планшет; 2 – перо (наводчик); 3 – катушка;
4 – проволочная сетка; 5 – кабель ПК;
6 – кабель планшета.
Электромагнитный планшет содержит координатную сетку
из ортогональных изолированных проводников с одинаковыми промежутками. Если перо
является передатчиком, а планшет приемником, то перо содержит в своем корпусе
катушку индуктивности. При соприкосновении наконечника пера с поверхностью
планшета в катушке возникает электромагнитный импульс, который передается сетке
планшета. Электронные схемы планшета сканируют горизонтальные и вертикальные
проводники сетки и обнаруживают приблизительно точку появления сигнала (проводники
Х и У). Затем электронные схемы уточняют позицию наконечника пера с помощью временных
задержек между переданным и принятыми сигналами. Самая большая временная задержка
находится посередине между проводниками сетки. В других типах дигитайзеров
передатчиком является сетка, по которой протекает переменный электрический ток,
создающий электромагнитное поле, а приемником является перо с катушкой
индуктивности. Этот тип дигитайзера более подвержен помехам.
В акустических дигитайзерах местоположение наконечника
пера вычисляется по звуку (щелчку), издаваемому наконечником при
соприкосновении с поверхностью планшета. Наконечник пера содержит искровой
разрядник, создающий звуковую волну. В этом случае определение координат
выбранной точки производится путем измерения времени распространения акустической
волны до приемников, расположенных по краям планшета.
При подключении дигитайзера необходимо установить в
соответствующей прикладной программе: номер последовательного порта (СОМ), тип
модели дигитайзера, режим (относительные или абсолютные координаты), способ
обмена (режим прерывания или опрос флага готовности) и вид указателя - наводчик
или перо.
Автоматические УВГИ предназначены для ввода в ПК сложной ГИ:
топографических карт, аэрофотосъемок и т.д. В следящих УВГИ применяется
оптоэлектронный узел, предназначенный для слежения за линией изображения и управления движением по ней. Сканирующие
УВГИ конструктивно выполняют в виде планшетов или барабанов и используют в них
сканирующие устройства растрового типа (электромеханические или ЭЛТ).
