В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
9. Устройство отображения информации
9.3. Растровые мониторы
Наиболее
широкое распространение получили растровые мониторы. Изображение на экране
монитора образуется с помощью большого числа люминофорных экранных точек (пикселов
– элементов изображения). При попадании на люминофорные точки (полоски)
электронного луча они начинают светиться. Цветной монитор содержит три
электронные пушки, каждая из которых попадает электронным лучом только на свою
цветную точку: красную (R), зеленую (G) или синюю (В). Для точного попадания на
соответствующие точки R , G, и B электронные лучи проходят через отверстия в
маске трубки, которые определяют расстояния между пикселами на экране, влияющие
на четкость изображения. Таким образом, цветной пиксел содержит три точки R, G,
и B люминофора (рис. 9.1).

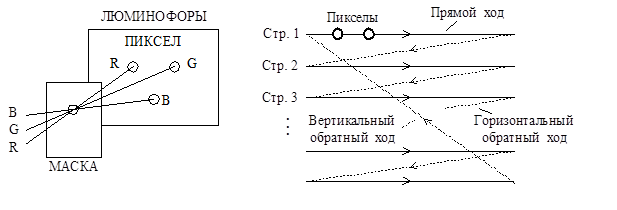

Рис. 9.1. Траектория лучей в масочном
мониторе Рис. 9.2. Формирование растра
При движении лучей по строке происходит изменение яркости
каждого из сотен пикселов. Во время обратного горизонтального и вертикального
ходов лучи гасятся. Совокупность строк (прямых ходов лучей) образует растр
экрана (рис. 9.2). Для получения немерцающего изображения выполняется
регенерация растра с частотой 50-70 Гц.
Свечением
пикселов управляет видеосигнал, поступающий в монитор. В адаптерах MDA, CGA и
EGA для этого используются уровни ТТЛ. Наличие узкого положительного сигнала
вызывает свечение пиксела, а отсутствие – гашение. В адаптерах VGA применяют
аналоговые сигналы, управляющие свечением цветных пикселов. Получение
растрового изображения на экране синхронизируется сигналами горизонтальной
(строчной) HSYNC и вертикальной (кадровой) VSYNC синхронизации.
Различают
режимы строчного и чересстрочного отображения. В чересстрочном режиме в первом
этапе вычерчиваются нечетные строки развертки, а на втором этапе – четные
строки. Чересстрочная развертка наиболее подходит для изображения движущихся
объектов, а строчная (последовательная) развертка – для статических объектов.
Упрощенная структурная схема растрового видеомонитора
показана на рис. 9.3.

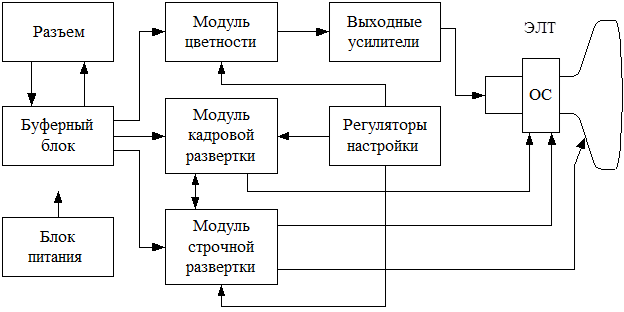

Рис. 9.3. Упрощенная структурная схема растрового
видеомонитора
Обычно для интерфейсного соединения видеоадаптера и
видеомонитора используются разъемы D-9 или D-15, например разъем типа СНП101. Подключение интерфейсных
линий к контактам разъема D-15 представлено в табл.
9.3.
Таблица
9.3
Номер
контакта
|
Назначение линии
|
1
|
Красный видео (R)
|
2
|
Зеленый видео (G)
|
3
|
Синий видео (B)
|
4
|
Идентификатор 2 (ID2)
|
5
|
Земля (G)
|
6
|
Земля (возврат красного)
|
7
|
Земля (возврат зеленого)
|
8
|
Земля (возврат синего)
|
9
|
Ключ (пустое отверстие)
|
10
|
Земля (возврат синхросигнала)
|
11
|
Идентификатор 0 (ID0)
|
12
|
Идентификатор 1 (ID1)
|
13
|
Горизонтальная синхронизация (HSYNC)
|
14
|
Вертикальная синхронизация (VSYNC)
|
15
|
Резерв
|
Разъем видеоадаптера VGA изображен на рис. 9.4.

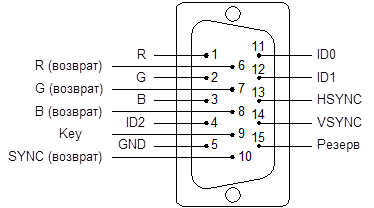

Рис. 9.4. Разъем
видеоадаптера VGA
С помощью линий ID2-ID0 видеоадаптер VGA определяет тип подключаемого к нему
монитора. В зависимости от полярности сигналов синхронизации HSYNC и VSYNC задаются режимы с разными строками развертки (350,
400 и 480). Например, отрицательная полярность сигналов HSYNC и VSYNC соответствует режиму, имеющему 480 строк развертки.
Буферный блок схемы видеомонитора предназначен для
согласования его уровней сигналов с видеоадаптером и предварительной обработки
сигналов.
Блок цветности используется для регулировки яркости, цветовой
насыщенности, контрастности и для формирования цветовых видеосигналов R, G и B,
которые через выходные усилители поступают на соответствующие пушки
электронно-лучевой трубки (ЭЛТ).
Выходные усилители осуществляют усиление сигналов основных
цветов R, G и B до
уровня, необходимого для модуляции токов лучей с помощью катодов трубки.
Модули строчной и кадровой разверток предназначены для
создания отклоняющих токов строчной и кадровой частоты, поступающих в
отклоняющую систему (ОС) ЭЛТ, и формирования импульсных напряжений, необходимых
для стабилизации размера кадра по вертикали и горизонтали экрана.
Блок питания содержит выпрямитель напряжения сети, устройство
пуска, стабилизации и защиты от перегрузок и обеспечивает сигналы питания всех
модулей и блоков видеомонитора.
К основным органам настройки относятся регуляторы яркости,
контрастности, частоты, размера и смещения по горизонтали (строкам) и вертикали
(кадрам).
