В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства

Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.

Предыдущая

6. Периферийные интерфейсы

6.7. Морфологический граф заданий

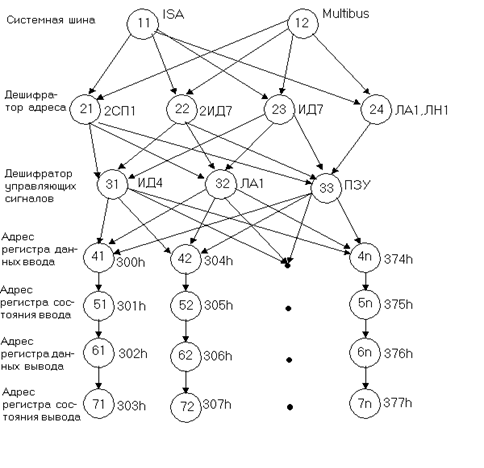

На рис.6.16 представлен морфологический граф вариантов построения схемы сопряжения с системной шиной портов асинхронных передатчика и приемника. Например, первый уровень (системная шина) состоит из двух вершин. Вершина 11 соответствует шине ISA , а вершина 12 –шине Multibus. Второй уровень определяет тип микросхем, используемых для реализации дешифратора адреса. Так, дешифратор адреса можно построить на двух микросхемах 555СП1 (555ИД7) или на одной микросхеме 555ИД7 и логических элементах и т. д.

Третий уровень задает тип микросхем, применяемых для построения дешифратора управляющих сигналов.

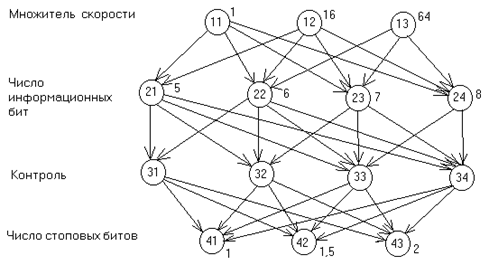

Последние 4 уровня (4-7) соответствуют присвоенным адресам портов. Морфологический граф определяет 24n вариантов построения принципиальной схемы сопряжения. На рис.6.17 показан морфологический граф, задающий варианты проектирования схемы асинхронного передатчика (приемника).

Первый уровень (уровень множителя скорости) устанавливает множитель скорости (1, 16, 64), а второй уровень – число информационных бит в кодовой посылке (5-8).

Третий уровень соответствует типу контроля, применяемого в схеме асинхронного передатчика (приемника). Вершина 31 определяет контроль ошибки переполнения, вершина 32 – контроль ошибки кадра, вершина 33 – контроль ошибки паритета (чет или нечет) и вершина 34 – отсутствие контроля какой-либо ошибки.

Четвертый уровень задает число стоповых битов в последовательной кодовой посылке (1, 1.5, 2).

Рис.6.16. Морфологический граф вариантов построения схемы сопряжения

Рис.6.17. Морфологический граф проектирования схемы асинхронного передатчика (приемника)

Представленный (см. рис. 6.17) морфологический граф устанавливает 144 варианта построения схемы асинхронного передатчика (приемника). Каждый вариант определяется маршрутом морфологического графа, проходящим через вершину каждого уровня. Например, маршрут (12, 24, 34, 43) соответствует структурным схемам асинхронного передатчика и приемника, изображенным на см. рис.6.13 и 6.14.

Изготовляемые фирмами приемопередатчики являются универсальными (УАПП), т.е. содержат программируемую логику.

В УАПП программируется множитель скорости, число информационных и стоповых бит, наличие бита паритета.

Для морфологического графа (см. рис.6.16) рассмотрим маршрут (12, 22, 31, 41, 51, 61, 71), соответствующий одному из вариантов реализации схемы сопряжения.

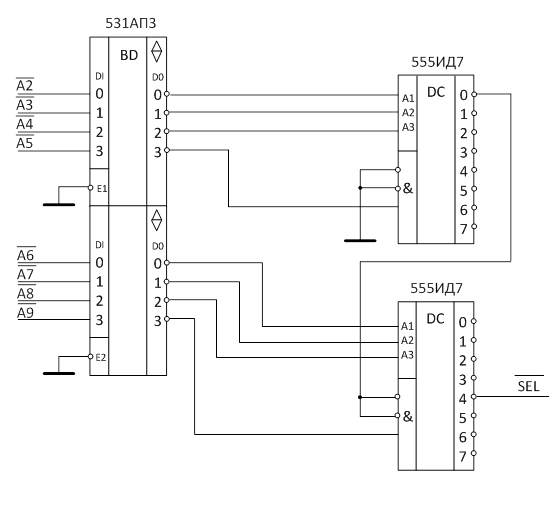

На рис. 6.18 изображена принципиальная схема дешифратора ДшА (см. рис.6.15), построенная на двух микросхемах 555ИД7 и содержащая для согласования с шиной адреса интерфейса Multibus шинный формирователь (531АП3).

Рис.6.18. Принципиальная схема ДшА

На линиях интерфейса Multibus логическая единица представляется низким уровнем напряжения, а логический ноль – высоким уровнем. Кроме того, здесь не используется сигнал разрешения адреса AEN, который необходимо учитывать в шине ISA при построении ДшА.

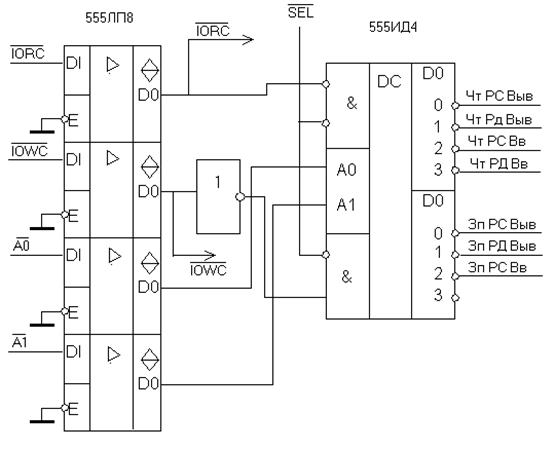

На рис.6.19 показана принципиальная схема дешифратора управляющих сигналов (ДшУС), реализованного на микросхеме 555ИД4 и шинном формирователе 555ЛП8.

Рис.6.19. Принципиальная схема ДшУС

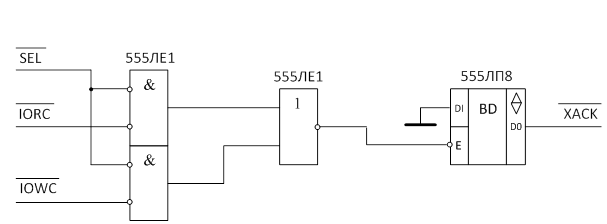

В качестве приемопередатчика данных (см. рис.6.15) следует использовать микросхему 580ВА87, выполняющую инверсию значений данных при их передаче. Кроме того, при обращении к любому порту со стороны системного процессора необходимо сформировать ответный интерфейсный сигнал квитирования  (рис.6.20).

Рис. 6.20. Принципиальная схема формирования сигнала квитирования

Выбор элементной базы для реализации портов и подключение их к внутренней шине данных (см. рис.6.15) является несложным занятием и поэтому не рассматривается.
