В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
13. Пространственные интерфейсы ввода-вывода
13.3. Элементная база ПИ
Как уже отмечалось, пространственные интерфейсы ввода-вывода
могут быть реализованы на базе КУ различных типов.
В Таганрогском НИИ МВС, лаборатории БИС коммутаторов
разработаны и освоены в серийном производстве микросхемы К1509 КП1 и К1029 КП2
(микросхемы матричных коммутаторов), предназначенные для построения
однокаскадных (матричных) и многокаскадных КУ с централизованным доступом
(режимом настройки на требуемые соединения). Кроме того, на промышленной
технологической базе изготовлены экспериментальные образцы микросхем
универсального матричного коммутатора (УМК) с встроенным контролем информации.
Исходной (базовой) микросхемой является микросхема К1509 КП1, структурная схема
которой представлена на рис. 13.5 и содержит буферы ввода и вывода (БВв и
БВыв), триггеры (Т), ключи (К) и дешифраторы (Дш Ах и Дш Ау).

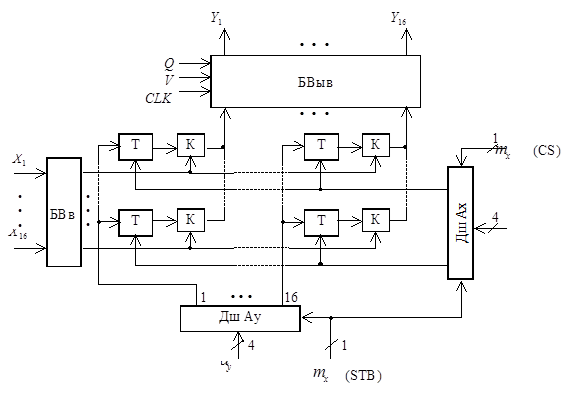

Рис.
13.5. Структурная схема микросхемы К1509 КП1
Микросхема К1509 КП1 - матричный коммутатор 16х16,
содержащий 16 информационных входов - и 16 информационных выходов - . Для
установления соединения информационного входа с
информационным выходом необходимо подать 4-разрядный
адрес входа и
4-разрядный адрес выхода .
Кроме того, для выполнения этой операции следует на входах (CS) и (STB)
установить соответствующие сигналы. Эти входы необходимы для построения
матричных коммутационных полей большей емкости. Стробирующий сигнал является, кроме того, сигналом записи
“1” в соответствующий триггер матричного коммутатора (сигналом установления
соединения). Таким образом, для установления соединения следует на
соответствующих входах микросхемы установить требуемые коды , и
сигналы ==1.
Для сброса желаемого соединения входа и
выхода устанавливается адрес выхода и
сигналы = 1 и = 0
(состояние входов является безразличным). Для
выполнения сброса соединений всех выходов - требуется 16 тактов. Микросхема К1509
КП1 относится к классу КУ с разделенными полюсами (информационными входами и
выходами), в каждом столбце триггеров которых, соответствующих j-му выходу,
может храниться только одна единица (одно соединение).
Передача данных выполняется как в асинхронном (V=0), так и
синхронном (V=1) режиме с использованием тактовых сигналов CLK. Перевод всех
выходов микросхемы в высокоомное состояние осуществляется входным сигналом Q=0.
Функциональная классификация микросхем приведена в следующей
табл. 13.1.
Таблица 13.1
Уровни
|
Признаки
|
Микросхемы
|
Дисциплина обслуживания
|
матричная полнодоступная неординарная коммутация цифровых
или аналоговых сигналов
|
КП1, КП2, УМК
|
режим установления (сброса) связи
|
доступ
|
централизованный, совмещенный с передачей данных
|
КП1, КП2, УМК
|
структура данных
|
списковая
|
- " -
|
способ согласования по времени
|
синхронный
|
- " -
|
способ передачи адресов
|
параллельно по словам и разрядам, последовательно по
словам и параллельно по разрядам
|
- " -
|
режим хранения коммутационных данных
|
структура данных
|
матричная
|
КП1, КП2, УМК
|
иерархия памяти
|
запоминающая матрица (ЗМ), наличие дополнительной ЗМ
|
КП2, УМК
|
режим передачи данных
|
структура данных
|
определяется пользователем, например, формат
последовательной кодовой посылки RS-232
|
КП1, КП2, УМК
|
способ согласования во времени
|
синхронный, асинхронный
|
- " -
|
способ передачи данных
|
симплексный, параллельный по словам и
последовательный по разрядам
|
- " -
|
Параметрическая классификация микросхемы представлена в табл.
13.2.
Таблица 13.2
Признаки
|
Микросхемы
|
КП1
К1509
|
КП2
К1029
|
УМК
КБ1077КП1
|
Число информационных входов и выходов
|
16x16
|
16x16
|
32x32 16x16, 16x16
|
Частота информационных сигналов (МГц)
|
10
|
10
|
10
|
Потребляемая мощность (Вт)
|
0,7
|
0,7
|
0,7
|
Напряжение питания (В) 5 ± 10 %
|
Состояния выходов 0, 1, Z
|
Смена программы коммутации (такты)
|
16
|
16 , 1
|
16 , 32 , 1
|
|
|
|
|
|
Технологическая классификация микросхем показана в табл. 13.3.
Таблица 13.3
Признаки
|
Микросхемы
|
КП1
|
КП2
|
УМК
|
Структуры выполнения
|
n-канальные МДП
|
КМДП
|
КМДП
|
Схемы согласования
|
ТТЛ
|
ТТЛ, МДП
|
ТТЛ , МДП
|
