Приложение Б. Решение практических заданий

Решение практического задания 1

Принципиальная схема подключения 8-разрядных регистров ввода (РВв) и вывода (РВыв) и 2-разрядного регистра ввода-вывода (РВ/В) к интерфейсу Multibus.

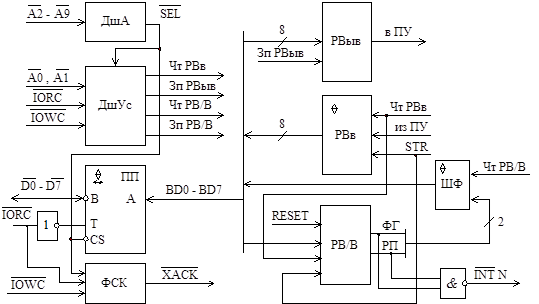

Структурная схема подключения этих регистров показана на рис. 1.

Рис. 1. Структурная схема контроллера с опросом флага готовности и прерыванием

РВ/В содержит триггеры разрешения прерывания (РП) и флага готовности (ФГ), устанавливаемого ПУ сигналом STR. Сброс триггера ФГ осуществляется при чтении РВв. В качестве элементной базы используется серия 1533, которую можно непосредственно подключать к интерфейсу. Дешифратор ДшУС реализован на микросхеме 1533 ИД4, дешифратор адреса ДшА выполнен на двух микросхемах 1533 СП1. В качестве ПП применяется 580 ВА87. Для примера выбираются адреса следующим образом: РВыв – 3С1h, РВв – 3С0h и РВ/В – 3С2h. Двоичный эквивалент одного из адресов:

А9	А8	А7	А6	А5	А4	А3	А2	А1	А0
1	1	1	1	0	0	0	0	0	1

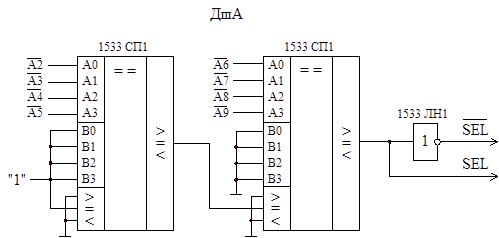

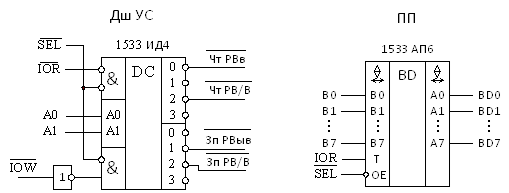

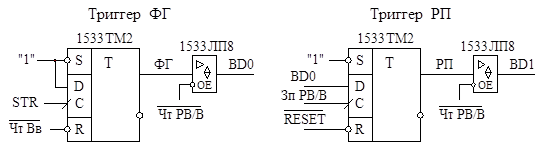

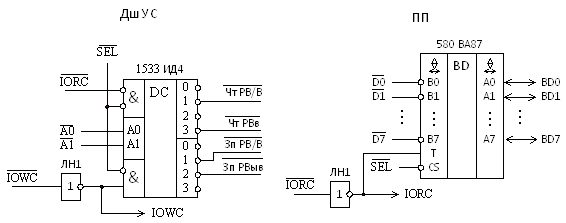

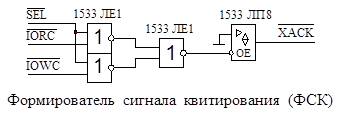

Рис. 2. Узлы принципиальной схемы задания 1

Выбор и подключение РВв и РВыв является нетрудной задачей. Для большей наглядности и облегченного контроля узлы принципиальной схемы выполнены каждый отдельно без обозначения номеров выводов, но их соединения между собой помогают проследить названия соответствующих сигналов.

Решение практического задания 2

Подключение РВв, РВыв и РВ/В к шине ISA.

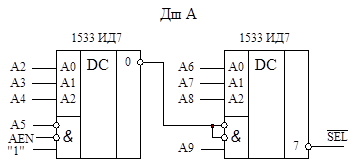

Рис. 3. Узлы принципиальной схемы задания 2

В схеме отсутствует сигнал квитирования и изображения других узлов (регистров) являются идентичными, как и в предыдущей схеме.

Решение практического задания 3

Структурная схема одного из вариантов подключения клавиатуры 16´6 к шине ISA показана на рис. 4.

В схеме использованы следующие дополнительные обозначения: ТРП – триггер разрешения прерывания; DC – дешифратор; MUX – мультиплексор; РА_Х и РА_У – регистры адреса; Ф – формирователь.

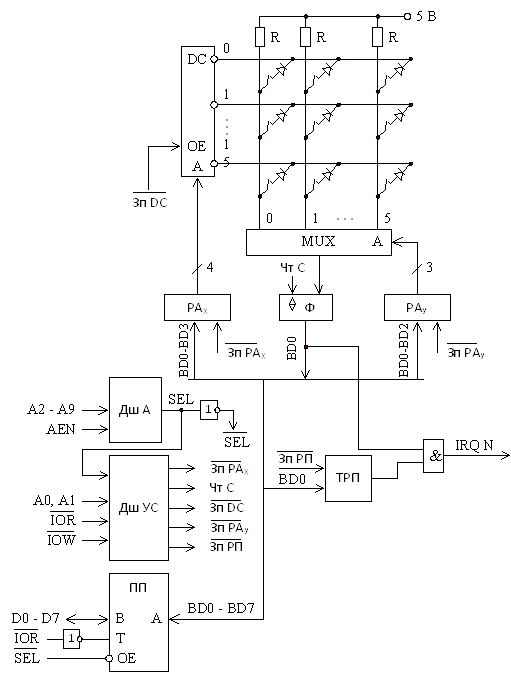

Рис. 4. Структурная схема сопряжения клавиатуры 166 с шиной ISA

Решение практического задания 4

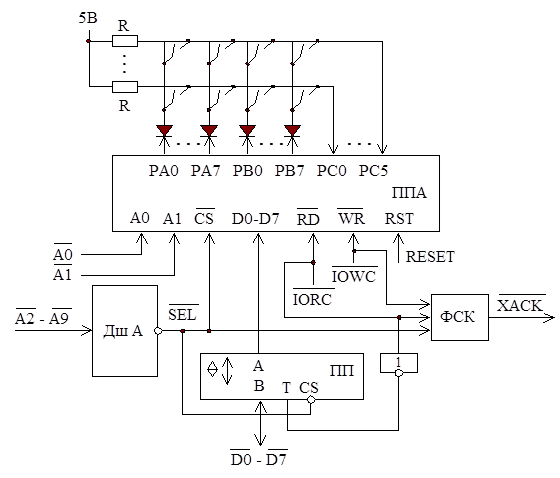

Структурная схема подключения клавиатуры 16´6 к интерфейсу Multibus с помощью программируемого параллельного адаптера (ППА, микросхема i8255 (580 ВВ55)) изображена на рис. 5.

Рис. 5. Структурная схема подключения клавиатуры 16´6 к интерфейсу Multibus с помощью микросхемы i8255

Решение практического задания 5

Принципиальная схема адаптера принтера, подключенного к интерфейсу Multibus, представлена на рис. 6. Структурная схема адаптера приведена на см. рис. 10.11.

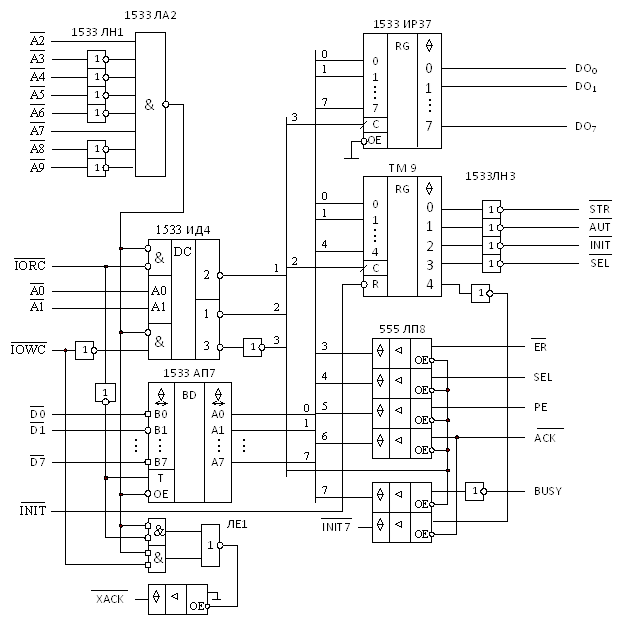

Рис. 6. Принципиальная схема адаптера печатающего устройства (номера выводов микросхем опущены), подключенного к интерфейсу Multibus

Решение практического задания 6

Принципиальная схема адаптера печатающего устройства, подключенного к шине ISA, представлена на рис. 7.

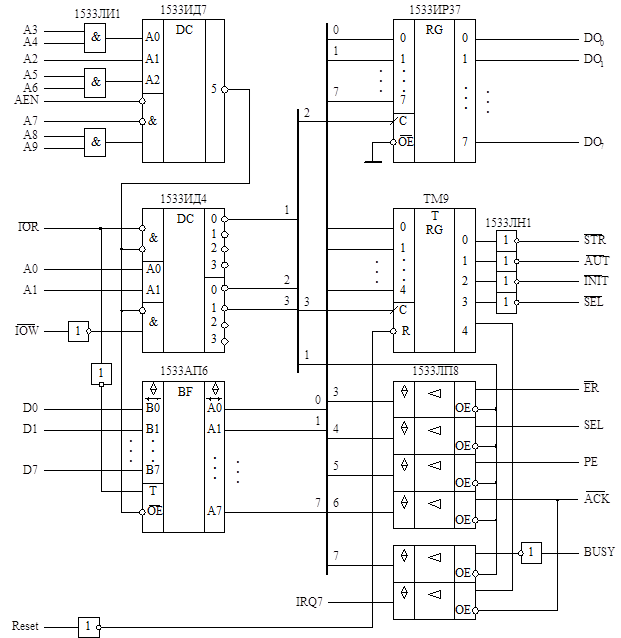

Рис. 7. Принципиальная схема адаптера печатающего устройства (номера выводов микросхем опущены), подключенного к шине ISA

Решение практического задания 7

Метод кодирования MFM. Запись бита данных C7h (рис. 8).

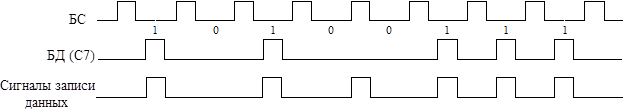

Рис. 8. Запись байта данных методом MFM

Решение практического задания 8

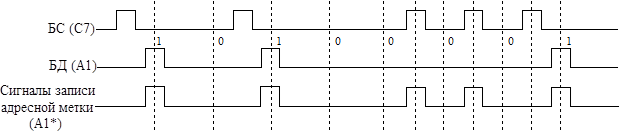

Метод кодирования MFM. Запись адресной метки (рис. 9).

Рис. 9. Запись адресной метки методом MFM

Решение практического задания 9

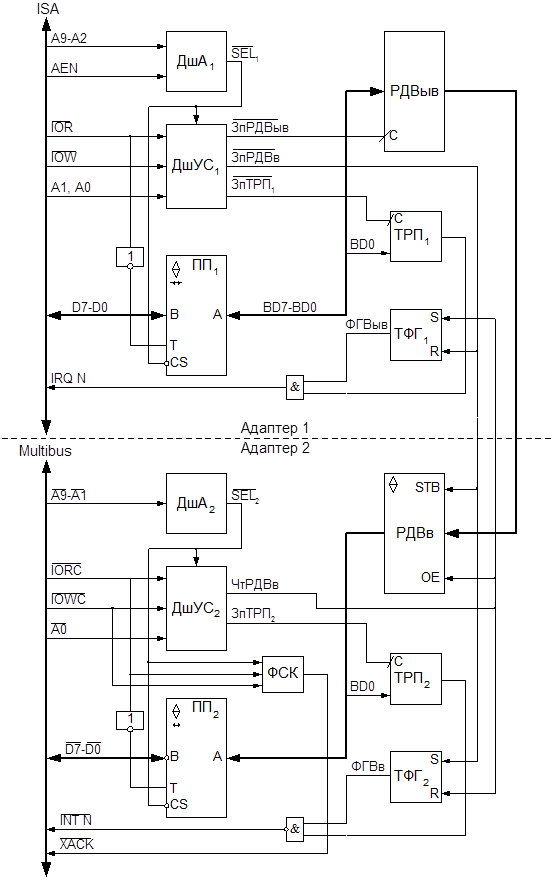

Разработка структурной схемы устройства связи ПК (передатчика) с шиной ISA и ПК (приемника) с интерфейсом Multibus, режим прерывания (рис. 10).

Рис. 10. Структурная схема устройства связи ПК (передатчика) с шиной ISA и ПК (приемника) с интерфейсом Multibus

Решение практического задания 10

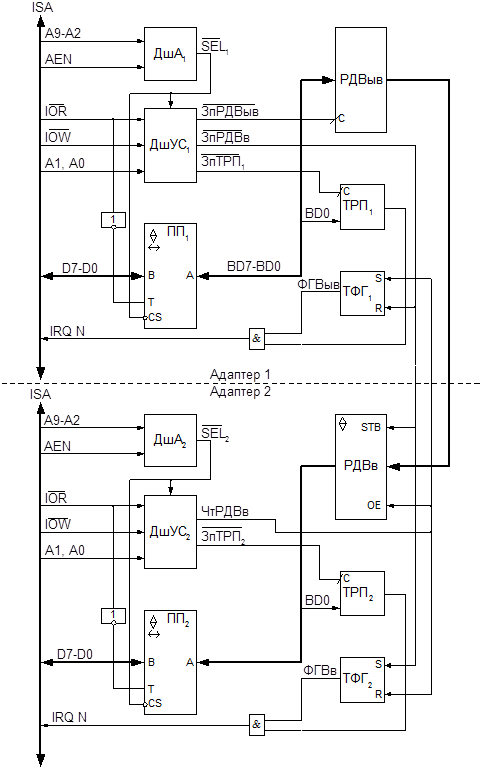

Разработка структурной схемы устройства связи ПК (передатчика) с шиной ISA и ПК (приемника) с шиной ISA, режим прерывания (рис. 11).

Рис. 11. Структурная схема устройства связи ПК (передатчика) с шиной ISA и ПК (приемника) с шиной ISA
