В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
11. Внешние ЗУ на Магнитных и оптических носителях
11.15. Оптические накопители
CD-ROM
(постоянные ЗУ на компакт-диске) предназначены только для чтения, обеспечивают
произвольный доступ и могут надежно хранить разнообразную информацию
(программы, текст, видео- и аудиоинформацию). Лазерный компакт-диск 5.25 дюйма,
имеющий емкость 550 Мбайт, позволяет разместить 150000 страниц текста. CD-ROM
можно использовать в качестве баз данных для хранения больших прикладных
программ или технических чертежей. Чтение компакт-диска осуществляется
дисководом CD-ROM, который подключен к интерфейсной плате, например, SCSI-адаптеру,
передающему данные в ПК. Дисковод CD-ROM может быть установлен внутри ПК либо
имеет внешнее конструктивное исполнение. Прием компакт-диска в дисковод
осуществляется с помощью подвижного механического лотка путем нажатия кнопки
или с помощью специальной пластиковой коробки (кожуха-контейнера), хранящей
диск и вставляемой в дисковод. Обслуживает дисковод CD-ROM специальное
программное обеспечение (драйвер).
CD-ROM представляет собой диск с отверстием в центре,
имеющий пластиковую основу, покрытую металлическим слоем с нанесенным на него
лаком. Диск содержит спиралевидную дорожку длиной около 4.5 км, причем на 1
дюйм (2.54 см) приходится 16000 дорожек. Дорожка делится на равные блоки, число
которых устанавливается изготовителем. Данные на диске CD-ROM записаны с
одинаковой плотностью и дисковод вращает диск с разной скоростью (быстрее при
чтении данных, расположенных ближе к краю). Наличие узкой дорожки, схем
обнаружения и коррекции ошибок, вращение диска с переменной скоростью,
произвольный доступ - все это значительно усложняет дисковод. На оптические
(лазерные) диски информация записывается в виде углублений (плотность записи
15000 углублений на дюйм). Наличие углубления (впадины), отражающего на детектор
тонкий (фокусируемый линзой) луч лазера, соответствует двоичной 1, а отсутствие

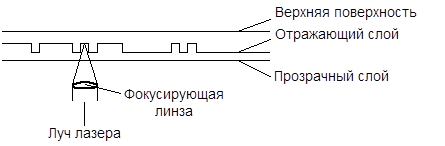

- двоичному 0. Упрощенный вид разреза диска CD-ROM показан на рис. 11.21.
Рис.
11.21. Упрощенный вид разреза диска CD-ROM
Диск содержит пластмассовый прозрачный слой, на поверхности
которого наносятся при записи углубления, называемые питами. На питы нанесен
тонкий металлический отражающий слой (например, пленка алюминия). Луч лазера
фокусируется с помощью линзы и отражается от металлического слоя, поступает на
светочувствительный элемент и затем преобразуется в цифровой сигнал. Продольные
плотности записи магнитных дисков и CD-ROM отличаются незначительно, но
лазерные диски имеют очень высокую плотность записи дорожек (в 10 раз больше
чем у ЖД). Предполагается увеличение этой плотности в 4 раза, т.е. создание
CD-ROM емкостью в 2 млрд. байт. Впадины наносятся на диск с помощью лазерной
технологии методом выжигания, создания непрозрачных пузырьков на поверхностном
слое, кристаллизации и декристаллизации вещества. Существует магнитооптическая
запись, когда мощный лазер нагревает домены и изменяет их поверхность. В этом
случае имеется возможность создания стираемых дисков.
В настоящее время имеют распространение дисководы с
одноразовой записью, которые используются, кроме того, для создания резервных
копий ЖД. Лазерные диски имеют большой срок жизни и устойчивы к повреждениям.
Существует два способа оптического доступа к питам диска:
путем использования отраженного или проникающего луча лазера. В последнем
случае сфокусированный лазерный луч проходит через диск CD-ROM и фиксируется с другой его стороны с помощью фотодиодов.

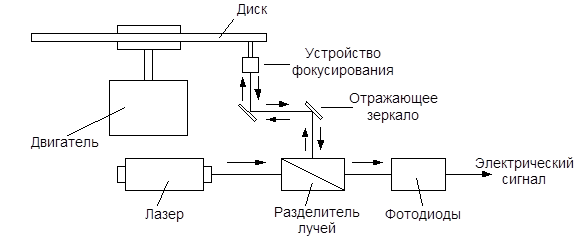

Принцип оптического доступа с отраженным лучом представлен на рис. 11.22.
Рис.
11.22. Принцип оптического доступа с отраженным лучом
На рис. 11.22 показаны пути прохождения прямого луча,
посылаемого лазером на поверхность диска, и отраженного от поверхности диска
луча, принимаемого фотодиодами. Причем отраженный луч промодулирован в
зависимости от наличия или отсутствия питов диска.

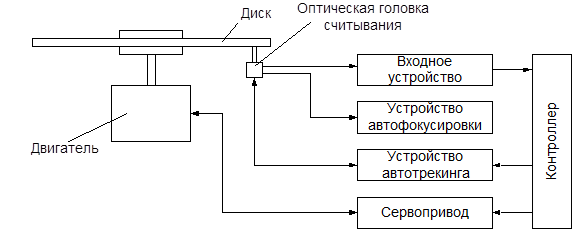

На рис. 11.23 изображена обобщенная схема оптического
накопителя.
Рис.
11.23. Обобщенная схема оптического накопителя
Входное устройство выполняет предварительную обработку
сигнала, образованного в результате детектирования наличия или отсутствия пит
на диске.
Устройство
автофокусировки (сервосистема) предназначено для поддержания постоянства
фокусировки луча (постоянство расстояния между диском и фокусирующей линзой)
при наличии биения диска при его вращении. Для непрерывного слежения за дорожкой
диска используется устройство автотрекинга (сервосистема). Известно несколько
способов такого слежения, один из которых связан с отслеживанием взаимного
расположения светового пятна и питов по информации фотодатчиков.
Сервопривод
предназначен для управления вращением диска с постоянной скоростью.
Координирование
действий всех перечисленных устройств выполняет контроллер.
Для
размещения данных на дорожку лазерного диска устанавливается стандарт ISO9660.
Кроме того, были предложены еще 2 стандарта: CD-ROM/EA (усовершенствованная
архитектура) и DVI (цифровой видеоинтерфейс). Сложность стандартизации
возникает в связи с огромным объемом видеоинформации, организацией поиска
нужных данных и трудностью согласования во времени звука и текста. Кроме того,
данные подвергаются сжатию перед занесением на диск. Для поиска данных на
CD-ROM используются либо достаточно сложные программы, либо применяется обычный
каталог. Для выпуска звуковых компакт-дисков фирмами Philips и Soni разработан
собственный стандарт CD-I (интерфейс компакт-диска), который определяет форматы
программного обеспечения, цифровых и текстовых данных, звука и графических
изображений. Для реализации сложных игровых и учебных программ используется
микропроцессор Motorola-68000. Компания RCA представила стандарт DV-I для
размещения на диске видеозаписи, просмотр которой длится 72 мин.
