В.А. Авдеев, В.Ф. Гузик
Компьютеры: шины, контроллеры, периферийные устройства
Учебное пособие. Таганрог: ТРТУ, 2001. - 536 с.
10. Устройства ввода и регистрации информации
10.5. Струйные принтеры
Струйные
принтеры обеспечивают хорошее качество печати, низкий уровень шума (40dB), большую скорость печати (до девяти
страниц в минуту) и высокую разрешающую способность (от 300´300 до 1200´600, 1440´720), используют количество цветов от
4 до 7 и более и формат бумаги А4. Наибольшим спросом пользуются портативные
струйные принтеры. В струйных принтерах применяются чернильные картриджи
(сменные емкости для хранения чернил), которые конструктивно могут быть
выполнены совместно с головкой принтера или в виде отдельного резервуара.
Печатающая головка содержит набор тонких сопел с
диаметров отверстия 0.01,...,0.1мм, расположенных вертикально и выбрасывающих
капли чернил, действие которых напоминает печать матрицы знака с помощью игл
матричного принтера. Число сопел определяется типом принтера (от 16 до 64 и
более).
Основной недостаток струйных принтеров – высыхание
чернил внутри сопла. Поэтому для устранения этого недостатка в некоторых
принтерах предусмотрена специальная парковка печатающей головки или очистка
засорившихся сопел. Кроме того, с целью исключения растекания чернил на бумаге
иногда предусматривается подогрев бумаги, применение быстровысыхающей
специальной бумаги и чернил.
Известны два основных метода нанесения чернил на
бумагу: пьезоэлектрический и термический.
На рис. 10.8 иллюстрируется принцип действия
струйного принтера.

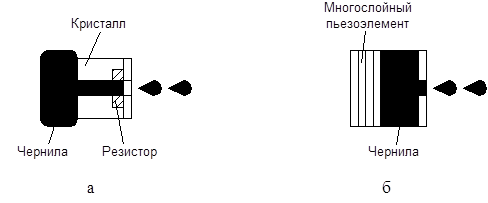

Рис. 10.8. Принцип действия струйного принтера с
а) термической и б) пьезоэлектрической головками
Термическая
головка - сложное устройство, содержащее кремниевый кристалл микроконтроллера с
отверстиями, по которым чернила поступают на микрорезистор (нагревательный
элемент), охватывающий направляющее сопло. При протекании тока по
нагревательному элементу образуются газовые пузырьки, которые выталкивают капли
чернил из сопла. Также термический принцип применяется в головках, содержащих
специальные пигментные чернила, находящиеся на четырехслойной ленте. При
нагревании красящее вещество плавится и переходит в жидкое состояние с
образованием капель, выталкиваемых из сопла. В этом случае также употребляется
микросхема контроллера, координирующая работу термической головки и
обеспечивающая высокое разрешение 1200´600
точек на дюйм при черно-белой печати и 600´600
при цветной печати.
В
пьезоэлектрических струйных принтерах в настоящее время используется метод
формирования капель по запросу, при реализации которого отсутствует непрерывная
струя чернил. В этом случае с помощью диафрагмы пьезоэлемента под действием электрического
сигнала возбуждается ударная волна, которая выбрасывает каплю чернил из
отверстия сопла. Такой принцип действия головок используется в струйных
принтерах, например, фирмы Simens, Epson
и др. В последних моделях струйных принтеров фирмы Epson
употребляются многослойные миниатюрные пьезоэлементы печатающей головки,
которые повышают скорость выброса капель чернил, точность попадания и
уменьшение размера капель и требуют меньшего напряжения питания.
В
цветных струйных принтерах используются либо отдельные картриджи для каждого
цвета, либо комбинированные картриджи, содержащие четыре отдельные емкости для
хранения чернил следующих основных цветов: черного, желтого, пурпурного и
голубого. В обоих случаях различные цвета создаются путем смешивания основных
цветов.
Обычно
струйные принтеры являются программно совместимыми с матричными принтерами,
т.е. можно использовать один драйвер. В некоторых программах, управляющих
печатью струйных принтеров, используются специальные алгоритмы, улучшающие
качество печати и координирующие цветовую палитру.
